久久久无码av精品亚洲a片恩娇,免费播放一区二区三区,午夜性无码专区

ACS Nano：構建富納米晶界Cu2O-Cu，實現高電流下高選擇性催化CO2還原為C2+

通過電化學二氧化碳反應(CO₂RR)生成有價值的商品化學品或燃料，是實現碳中和和能源儲存的一條有希望的途徑。根據文獻報道，表面和界面工程，特別是創造豐富的Cu⁰/Cu⁺界面和納米晶界，促進了在銅基催化劑上的電化學CO₂還原過程中C₂₊的選擇性產生。

然而，由于Cu⁺物種在高電流密度下極易被還原成塊狀金屬Cu，精確控制納米晶界和表面結構(如Cu(100)面和Cu[n(100)×(110)]階躍位點)并同時穩定Cu⁰/Cu⁺界面是一個挑戰。因此，深入了解Cu基催化劑在真實CO₂RR條件下的結構演變，包括納米晶界和Cu⁰/Cu⁺界面的形成與穩定是非常必要的。

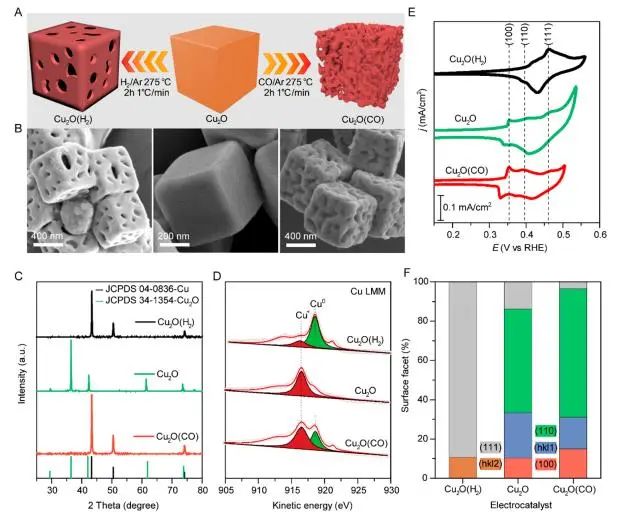

基于此，華南理工大學陳光需、香港城市大學王雪、臺灣陽明交通大學洪崧富(Sung-Fu Hung)和奧克蘭大學Geoffrey I. N. Waterhouse等通過在CO氣氛下對Cu₂O納米立方體進行控制性熱還原，制備了富含納米晶界的Cu₂O-Cu納米立方混合電催化劑(Cu₂O(CO))。

該催化劑具有高密度的Cu⁰/Cu⁺界面、豐富的Cu(100)面納米晶界和Cu[n(100)×(110)]階躍位點。同時，與原始Cu₂O和氫還原Cu₂O(Cu₂O(H₂))對應物相比，制備的Cu₂O(CO)電催化劑具有更高的活性、選擇性和對C₂₊產物的電化學CO₂RR穩定性。

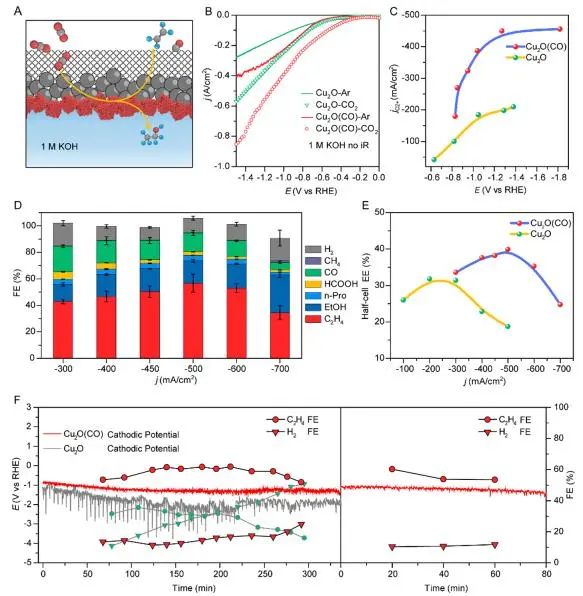

在1M KOH電解質中，使用含有GDE的流動池，Cu₂O(CO)電催化劑在500 mA cm^?2時的FE_C2+為77.4%(乙烯為56.6%)。此外，在高極化和高電流密度下，Cu₂O(CO)電催化劑表面和界面的Cu⁰/Cu⁺結構保留下來，從而保證了C₂₊產物的穩定生成。

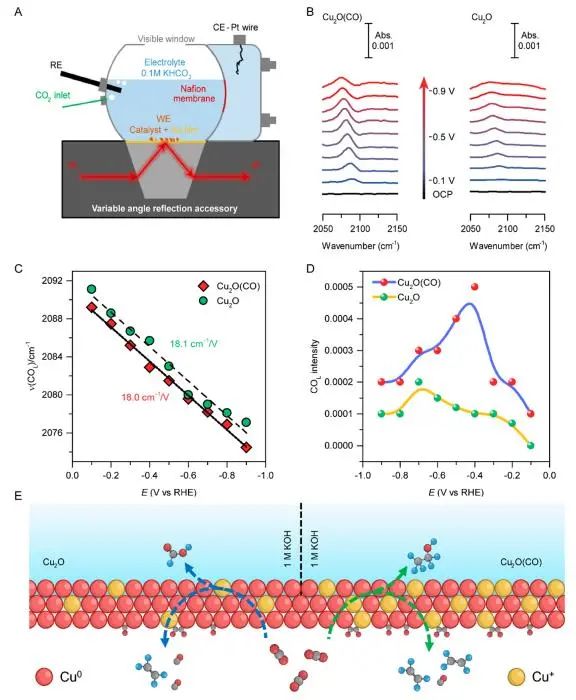

ATR-SEIRAS光譜表明，與Cu₂O催化劑相比，吸附在Cu₂O(CO)上的CO強度更強，表明CO在Cu₂O(CO)表面的覆蓋率更高；同時，CH₃CH₂O紅外峰的強度在更強的負電位處增加，與相應增強的C₂₊形成速率一致。

此外，當電流從-500立即切換到1 mA cm^?2時，中間物種立即被氧化，并且*COOH在Cu₂O(CO)電催化劑上的氧化時間比在Cu₂O上的長，表明在Cu₂O(CO)電催化劑表面初始吸附有較高濃度的*COOH中間體。因此，Cu₂O(CO)電催化劑上豐富的Cu⁰/Cu⁺界面位點提高了*CO的覆蓋率和CO-CO偶聯反應的效率，從而提高了CO₂RR的C₂₊產物。

Nanograin-Boundary-Abundant Cu₂O-Cu Nanocubes with High C₂₊ Selectivity and Good Stability during Electrochemical CO₂ Reduction at a Current Density of 500 mA/cm². ACS Nano, 2023. DOI: 10.1021/acsnano.3c04951

原創文章，作者：Gloria，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/03/5d1e246fa6/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

ACS Nano：構建富納米晶界Cu2O-Cu，實現高電流下高選擇性催化CO2還原為C2+

相關推薦
