精品久久久久久亚洲偷窥一区 ,桃色五月,99久无码中文字幕一本久道

?范科/孫立成Adv. Sci.：Cu2O-Zn高效電化學還原CO2為C2+產(chǎn)物

在電化學CO₂還原（CO₂RR）過程中，對催化劑表面重構(gòu)的識別是探索和理解活性位點的必要條件。雖然Cu-Zn雙金屬位點對多碳（C₂₊）產(chǎn)物有優(yōu)異性能，但其動態(tài)表面重構(gòu)尚未完全了解。

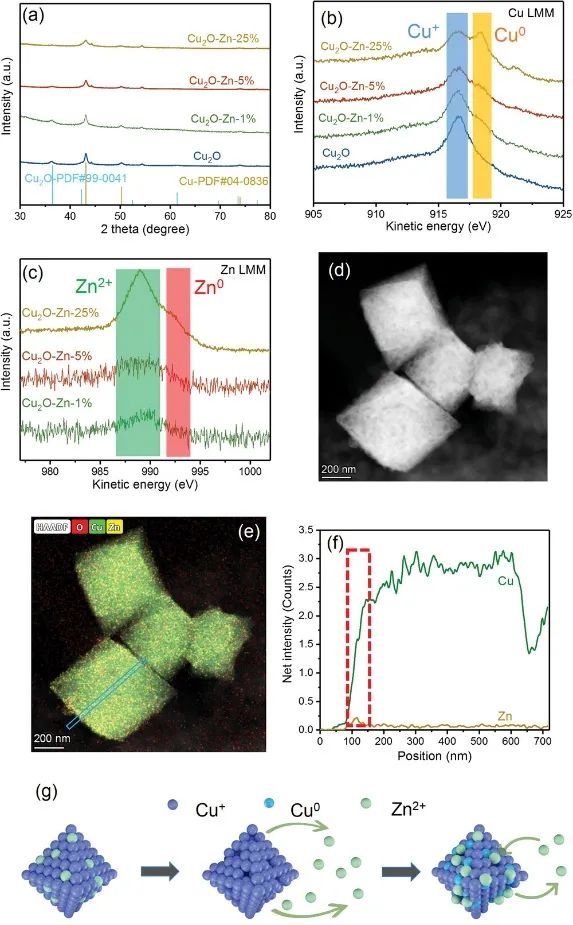

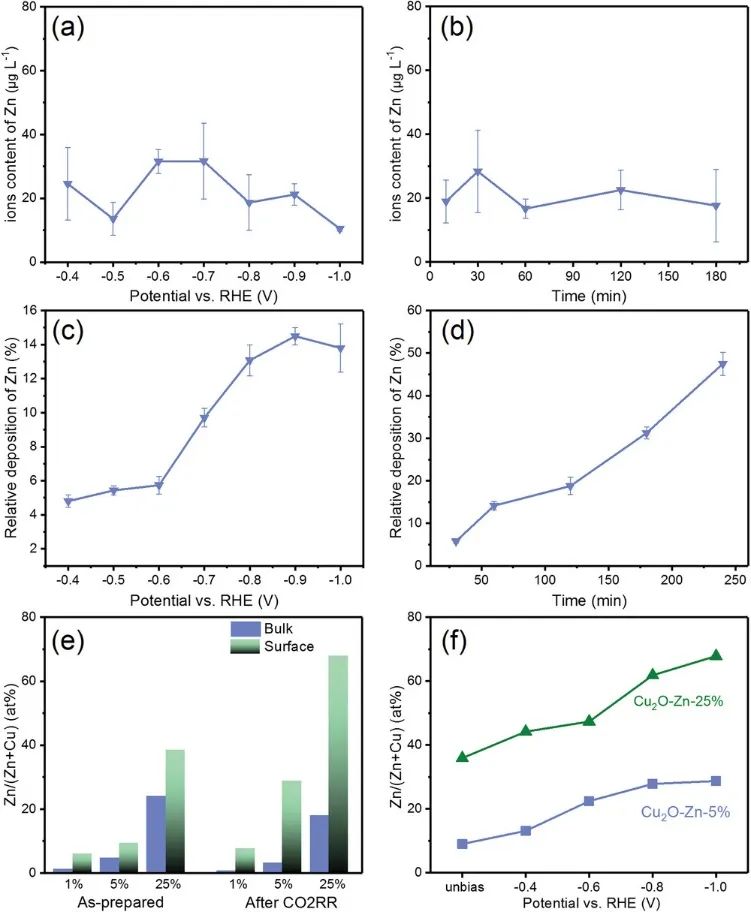

基于此，大連理工大學范科副教授/西湖大學孫立成院士等人報道了利用摻雜鋅（Zn）的Cu₂O納米八面體研究了浸出和再沉積對CO₂RR動態(tài)穩(wěn)定性的影響。重構(gòu)的Cu₂O-Zn催化劑在-1.1 V下C₂₊產(chǎn)物的法拉第效率（FE）為77%。此外，在Al摻雜Cu2O中也發(fā)現(xiàn)了類似的CO2RR的動態(tài)穩(wěn)定性，證明了其在兩性金屬摻雜催化劑中的普遍性。

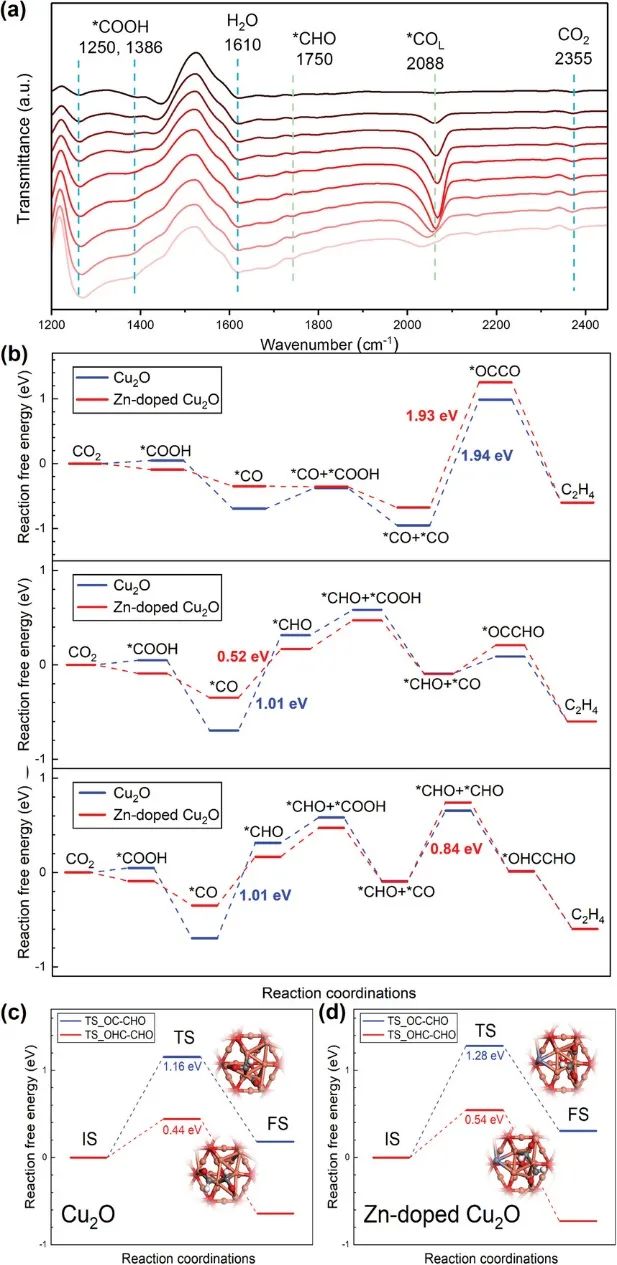

DFT計算結(jié)果表明，基于不同的C-C偶聯(lián)過程，有三種可能的反應機制，即OC-CO途徑、OC-CHO途徑和OHC-CHO途徑。所有這些途徑的第一步都涉及氣相CO₂分子的氫化，形成*COOH中間體，其中C原子位于不飽和Cu位點。然后，中間體被還原成H₂O和a*CO中間體，后者留在Cu位點。在OC-CO途徑中，第二個CO₂分子隨后在另一個不飽和Cu位點被還原為*CO，導致兩個*CO中間體的形成。

最后，在這兩個CO之間發(fā)生C-C偶聯(lián)產(chǎn)生C₂H₄，而在Cu₂O和Cu₂O-Zn上，C-C耦合過程的反應自由能分別為1.94和1.93 eV，因此通過OC-CO途徑不能生成C₂H₄。

在OC-CHO和OHC-CHO途徑中，*CO中間體進一步還原形成*CHO中間體。觀察到*CO在Cu₂O上的吸附能明顯低于Cu₂O-Zn，導致*CO在Cu₂O上加氫以克服其穩(wěn)定吸附需要更高的能量，導致在Cu₂O上生成的*CHO的反應自由能為1.01 eV，高于在Cu₂O-Zn上觀察到的0.52 eV。

在Cu₂O和Cu₂O-Zn上，*CO和*CHO中間體之間的C-C偶聯(lián)反應的自由能分別為0.18和0.31 eV，低于*CO加氫所需的自由能。因此，可以確定在Cu₂O和Cu₂O-Zn上OC-CHO途徑的RDS都是*CO加氫到*CHO。總之，研究發(fā)現(xiàn)CO₂還原為C₂H₄主要是通過OHC-CHO途徑進行的。

Dynamic Surface Reconstruction of Amphoteric Metal (Zn, Al) Doped Cu₂O for Efficient Electrochemical CO₂ Reduction to C₂₊ Products. Adv. Sci., 2023, DOI: 10.1002/advs.202303726.

原創(chuàng)文章，作者：Gloria，如若轉(zhuǎn)載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/01/f3c50eb1cf/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?范科/孫立成Adv. Sci.：Cu2O-Zn高效電化學還原CO2為C2+產(chǎn)物

相關(guān)推薦
