高級氧化工藝(AOPs)是一類有效的水凈化處理方法，它將綠色氧化劑(如H₂O₂)與紫外線(UV)、臭氧(O₃)或亞鐵離子(Fe²⁺，通常來自FeSO₄)結合，以產生高活性的?OH。作為一種高效的氧化劑，?OH能夠去除許多微生物和有機污染物。

在高級氧化技術中，H₂O₂與UV(UV/H₂O₂)的結合在廢水處理過程中可以消滅有害微生物，并且不產生潛在的有害離子作為副產品。然而，UV/H₂O₂過程也存在一定的缺陷，因為H₂O₂本身具有較差的紫外線吸收能力，并且不能簡單地通過增加H₂O₂濃度來解決，因為過量的H₂O₂可以與?OH重新結合形成水。因此，迫切需要對高級氧化工藝進行改進，以提高廢水處理的效率。

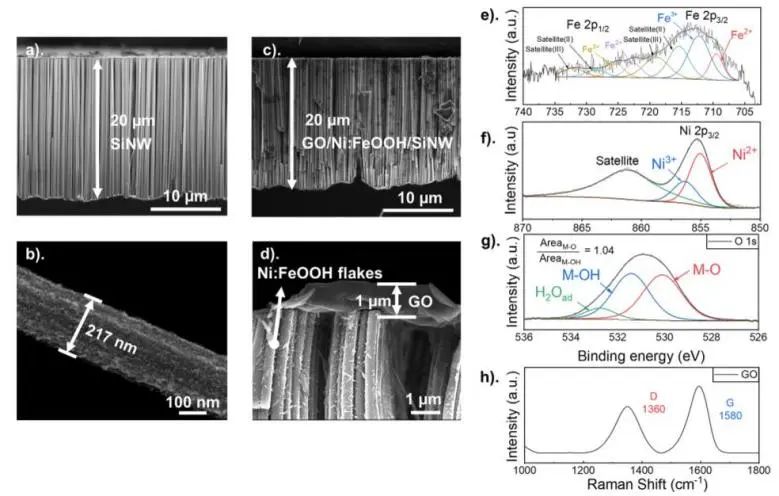

基于此，斯坦福大學鄭曉琳課題組報道了一種新型多功能光催化劑，用于提高UV/H₂O₂過程中?OH產生速率。結果表明，該光催化劑結合了硅納米線比表面積大、光吸收特性好等優點。

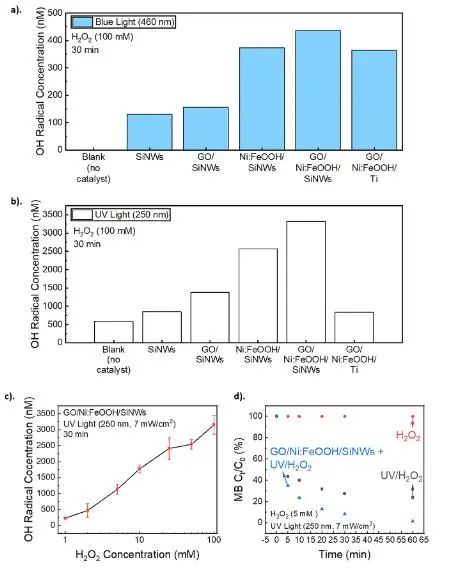

與空白H₂O₂溶液樣品相比，加入GO/Ni: FeOOH/SiNWs光催化劑將?OH的產量提高了5.7倍，并且將照射吸收光譜擴展到包括紫外線和可見光。在250 nm (7 mW cm^?2)紫外光照射30分鐘后，100 mM H₂O₂中產生的?OH濃度達到3.32 μM (0.332%)。

此外，GO/Ni: FeOOH/SiNW光催化劑(在5 mM H₂O₂溶液中)經250 nm紫外光照射60 分鐘，可將50μM MB降解至其初始濃度的1.5%；在100 mM H₂O₂溶液中，經24小時紫外光照射，可將500 nM PS粒子的粒徑減小至400 nm。

研究人員研究了GO/Ni: FeOOH/SiNWs提高提高UV/H₂O₂過程中?OH產率的機制：在GO/Ni: FeOOH/SiNWs中，當不同材料相互接觸時，由于功函數的不同，它們會形成內建電場。這種內建電場有利于電子與GO、空穴與Ni: FeOOH的分離，從而降低了產生的光生電荷復合的可能性。

具體而言，在光照下，GO表面的電子與O₂結合形成?O^2–，而Ni: FeOOH表面的空穴與H₂O₂反應形成h⁺和O₂，生成的?O^2–可以與Fe²⁺反應生成Fe³⁺和H₂O₂，?O^2–可以與水(H₂O)、氫氧根離子(OH^–)或質子(h⁺)反應生成額外的?OH。

除了?OH之外，生成的?O^2–也是降解有機染料的有效氧化劑。此外，Ni: FeOOH中的Fe³⁺誘導光-Fenton反應發生，促進了更多?OH的產生?？傊?，這些結果表明，多功能GO/Ni: FeOOH/SiNW光催化劑可以大大提高UV/H₂O₂體系中?OH的產生，這也顯示出其在廢水處理和塑料降解方面的應用潛力。

Enhanced H₂O₂ Upcycling into Hydroxyl Radicals with GO/Ni:FeOOH-Coated Silicon Nanowire Photocatalysts for Wastewater Treatment. Nano Letters, 2023. DOI: 10.1021/acs.nanolett.3c00696
