末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?孫學(xué)良/王建濤等AFM:基于富鋰合金負(fù)極的高能量密度全固態(tài)鋰金屬電池

?孫學(xué)良/王建濤等AFM:基于富鋰合金負(fù)極的高能量密度全固態(tài)鋰金屬電池
采用固態(tài)聚合物電解質(zhì)(SPE)的全固態(tài)鋰電池(ASSLB)被認(rèn)為是有前途的電池系統(tǒng),可實(shí)現(xiàn)更高的安全性和能量密度。然而,在高電流密度/容量下,鋰負(fù)極上鋰枝晶的形成限制了其發(fā)展。為了解決這個(gè)問題,研究人員提出了鋰金屬合金化作為抑制ASSLB中鋰枝晶生長的替代策略。合金化的一個(gè)缺點(diǎn)是與純鋰負(fù)極電池相比電池工作電壓相對(duì)較低,這將不可避免地降低能量密度。
?孫學(xué)良/王建濤等AFM:基于富鋰合金負(fù)極的高能量密度全固態(tài)鋰金屬電池
在此,加拿大西安大略大學(xué)孫學(xué)良院士、多倫多大學(xué)Chandra Veer Singh教授及國聯(lián)汽車動(dòng)力電池研究院王建濤等人提出了一種富鋰Li13In3合金(LiRLIA)電極,以實(shí)現(xiàn)高能量密度的ASSLB。具體而言,本工作中的LiRLIA電極是通過將LiRLIA注入采用冷凍干燥法構(gòu)建的垂直排列ZnO@CNT模板中制得的。在充放電過程中,Li-In合金(Li13In3)充當(dāng)容納Li的3D支架并減輕體積變化,而殘留的Li充當(dāng)Li源并在負(fù)極和正極之間傳輸。

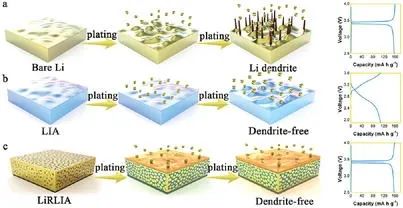

得益于Li在Li13In3基底上更強(qiáng)的吸附能和更低的擴(kuò)散能壘,Li更傾向于選擇性且平穩(wěn)地沉積在3D Li13In3支架中,從而避免了Li枝晶的生長。更重要的是,3D Li13In3支架中殘留的Li將Li-In合金的電位恢復(fù)到Li的水平,從而實(shí)現(xiàn)更高的能量密度輸出。
?孫學(xué)良/王建濤等AFM:基于富鋰合金負(fù)極的高能量密度全固態(tài)鋰金屬電池

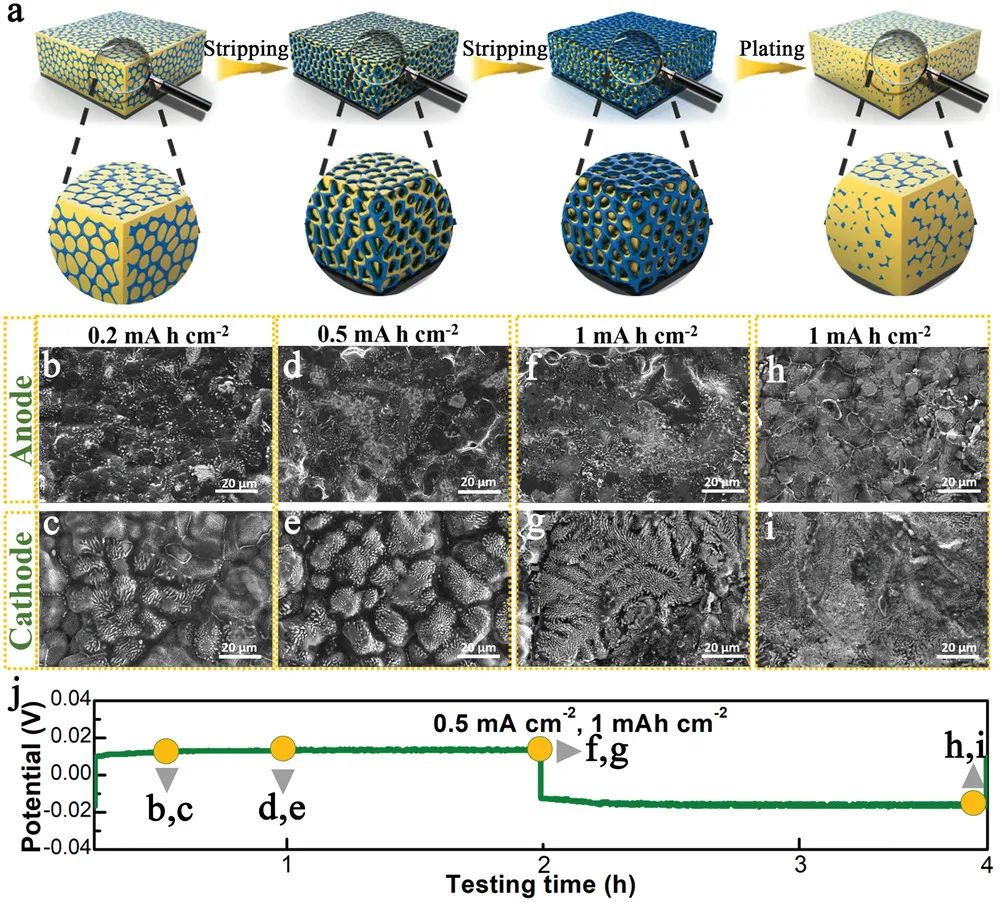

圖1. LiRLIA的鋰剝離/電鍍過程
因此,使用LiRLIA電極的對(duì)稱電池可在0.5 mA cm-2/1mAh cm-2的電流密度/容量下穩(wěn)定運(yùn)行超過6800小時(shí)。即使在5 mA cm-2和5 mAh cm-2的高電流密度和面容量下,對(duì)稱電池仍可運(yùn)行約1000小時(shí)而不會(huì)出現(xiàn)過電位衰減,這比大多數(shù)以前的基于SPE的電池高出一個(gè)數(shù)量級(jí)以上。同時(shí),LiRLIA負(fù)極強(qiáng)大的抗鋰枝晶特性使LFP|SPE|LiRLIA全電池具有出色的倍率性能和循環(huán)性能。即使在10 C的高倍率下,電池也能提供約100 mAh g-1的高比容量。
此外,電池以5 C的高倍率循環(huán)2000次后仍保持125 mAh g-1的高放電容量,表現(xiàn)出突出的長循環(huán)壽命能力。總之,這項(xiàng)工作為使用鋰金屬合金負(fù)極實(shí)現(xiàn)高能量/功率密度的ASSLBs提供了重要指導(dǎo)。
?孫學(xué)良/王建濤等AFM:基于富鋰合金負(fù)極的高能量密度全固態(tài)鋰金屬電池

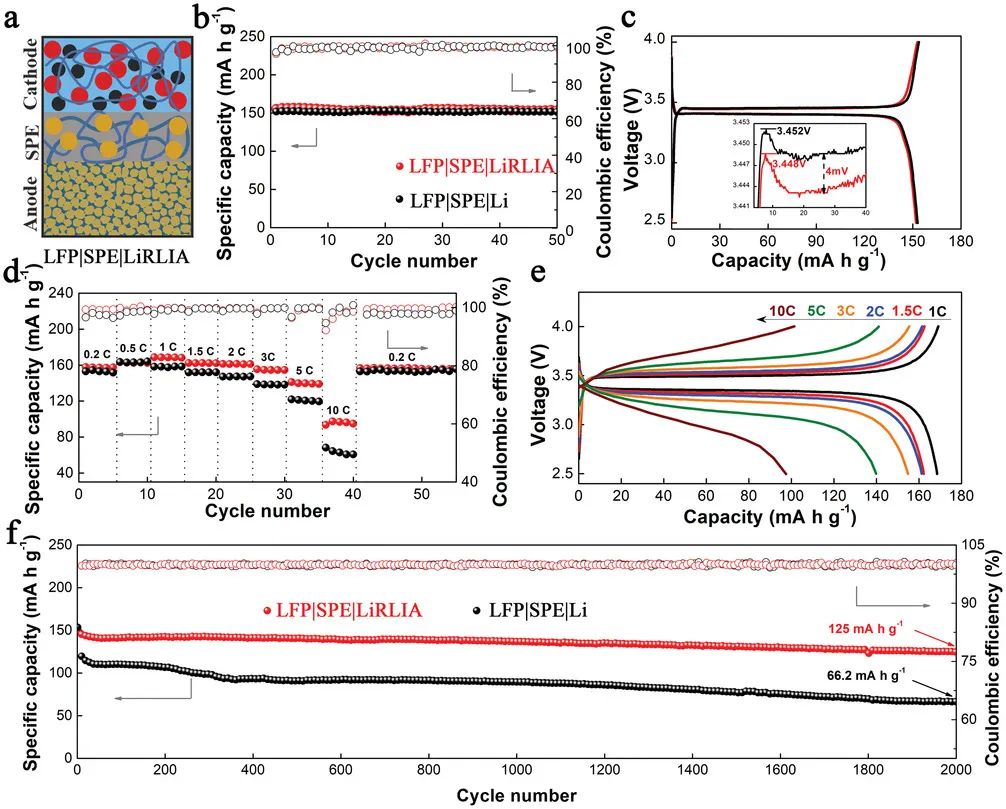

圖2. LFP|SPE|LiRLIA、LFP|SPE|Li電池性能對(duì)比
Fast Ion Transport in Li-Rich Alloy Anode for High-Energy-Density All Solid-State Lithium Metal Batteries, Advanced Functional Materials 2022. DOI: 10.1002/adfm.202209715

原創(chuàng)文章,作者:v-suan,如若轉(zhuǎn)載,請(qǐng)注明來源華算科技,注明出處:http://www.zzhhcy.com/index.php/2023/10/01/7aa699b854/

(0)

相關(guān)推薦

主站蜘蛛池模板: 莲花县| 五华县| 鸡西市| 高淳县| 恭城| 江孜县| 南阳市| 凤阳县| 怀宁县| 博爱县| 西城区| 高碑店市| 杭锦后旗| 天门市| 镇巴县| 遵化市| 金塔县| 赞皇县| 桐庐县| 岳阳县| 昌宁县| 永德县| 游戏| 屯门区| 湘乡市| 普定县| 清远市| 徐水县| 漳州市| 攀枝花市| 成安县| 河间市| 平安县| 台中县| 玛多县| 彭州市| 革吉县| 海丰县| 克什克腾旗| 略阳县| 汝州市|
