亚洲第一成人网站,国产性猛交普通话对白,免费的成人直播app

由于鋅金屬/電解質界面的不穩定性，以及同時發生的寄生反應和枝晶生長，會導致低庫侖效率（CE）和短循環壽命，鋅（Zn）金屬電池的商業化受到嚴重阻礙。

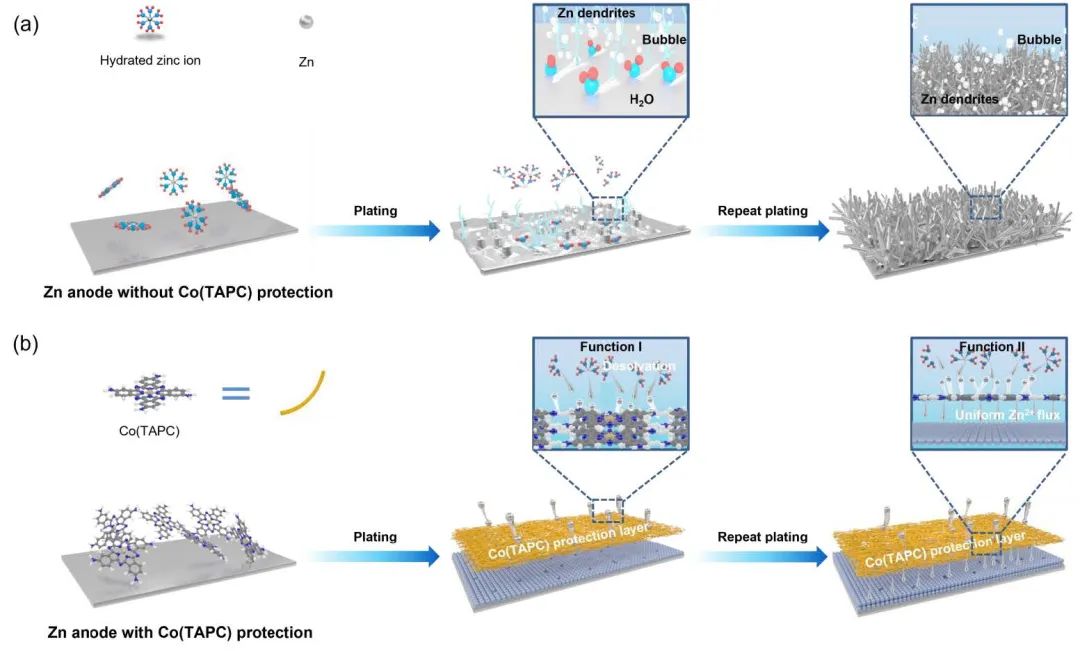

圖1 Zn²⁺通量在不同基底上的沉積行為示意圖

阿德萊德大學郭再萍、Mao Jianfeng、江蘇師范大學王慶紅、揚州大學薛攀等報告了一種通過電解液添加劑-四氨基酞菁鈷（Co(TAPC)）建立的靜電場層（EFL），以消除這些缺點。

這項工作通過實驗表征和理論計算相結合的方法證實，具有平面和大共軛環結構的Co(TAPC)優先吸附在Zn金屬負極上，形成親鋅的EFL，這可阻止Zn和水的直接接觸，抑制副反應，同時促進脫溶劑化和Zn²⁺擴散動力學，平衡空間電場，從而實現了高倍率和無枝晶的Zn沉積。

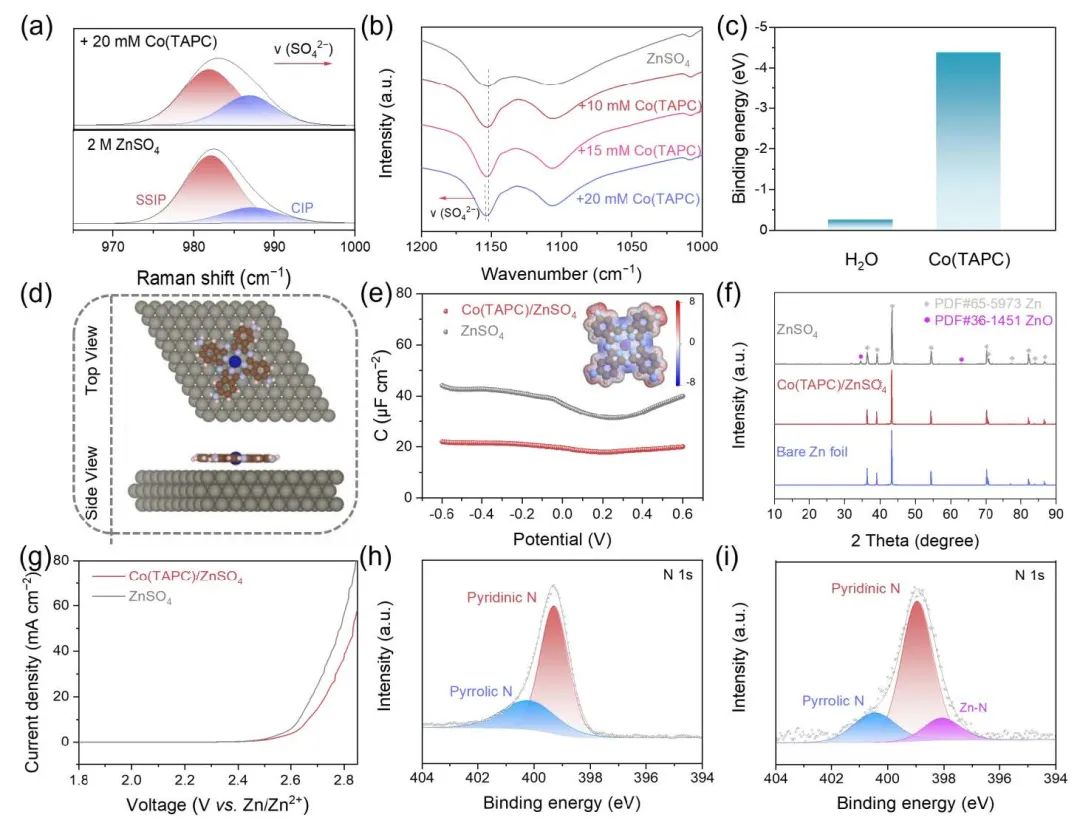

圖2 電解液表征

結果，基于該添加劑，鋅金屬負極在50 mA cm^-2的電流密度下具有8000次以上的超長循環壽命，在5 mAh cm^-2、10 mA cm^-2的苛刻測試條件下具有較高的CE值。此外，Co(TAPC) EFL在Zn||MnO₂全電池中的應用也得到了證實，其在2000 mA g^-1的高電流密度下，表現出5000次循環的優異循環穩定性。

總體而言，親鋅EFL的構建實現了鋅金屬電池在水系電解液中的均勻無枝晶沉積，為設計高性能金屬電池的穩定金屬負極開辟了一條途徑。

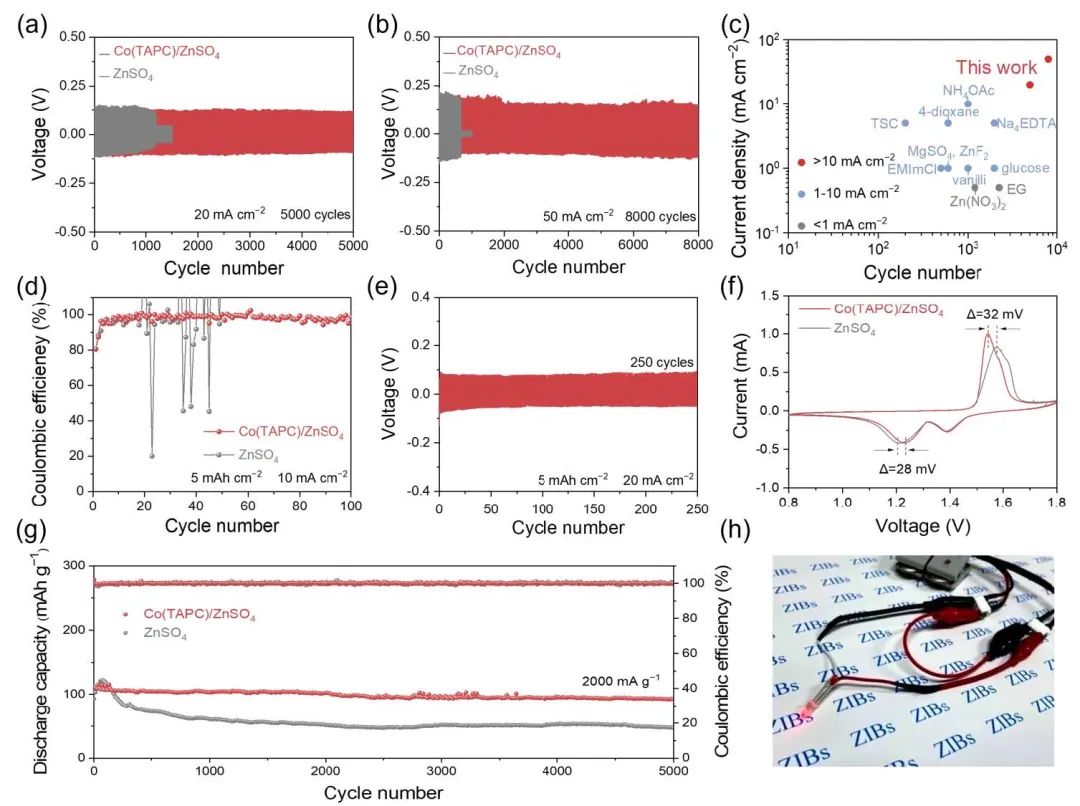

圖3 電化學性能研究

Engineering an Electrostatic Field Layer for High-Rate and Dendrite-Free Zn Metal Anode. Energy & Environmental Science 2023. DOI: 10.1039/d3ee01724a

原創文章，作者：科研小搬磚，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/09/25/d583d7189e/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?三單位EES：調控靜電場，實現高倍率和無枝晶鋅金屬負極

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?三單位EES：調控靜電場，實現高倍率和無枝晶鋅金屬負極

相關推薦
