我被吃药的公狂躁3小时半小说 ,日本一区二区三区免费,在线观看国产一区二区三区

鋰電極表面固體電解質界面（SEI）的結構和組成決定了鋰金屬電池（LMB）中鋰的沉積/剝離行為，而這種行為是由電解液中Li⁺離子的溶劑化結構決定的。

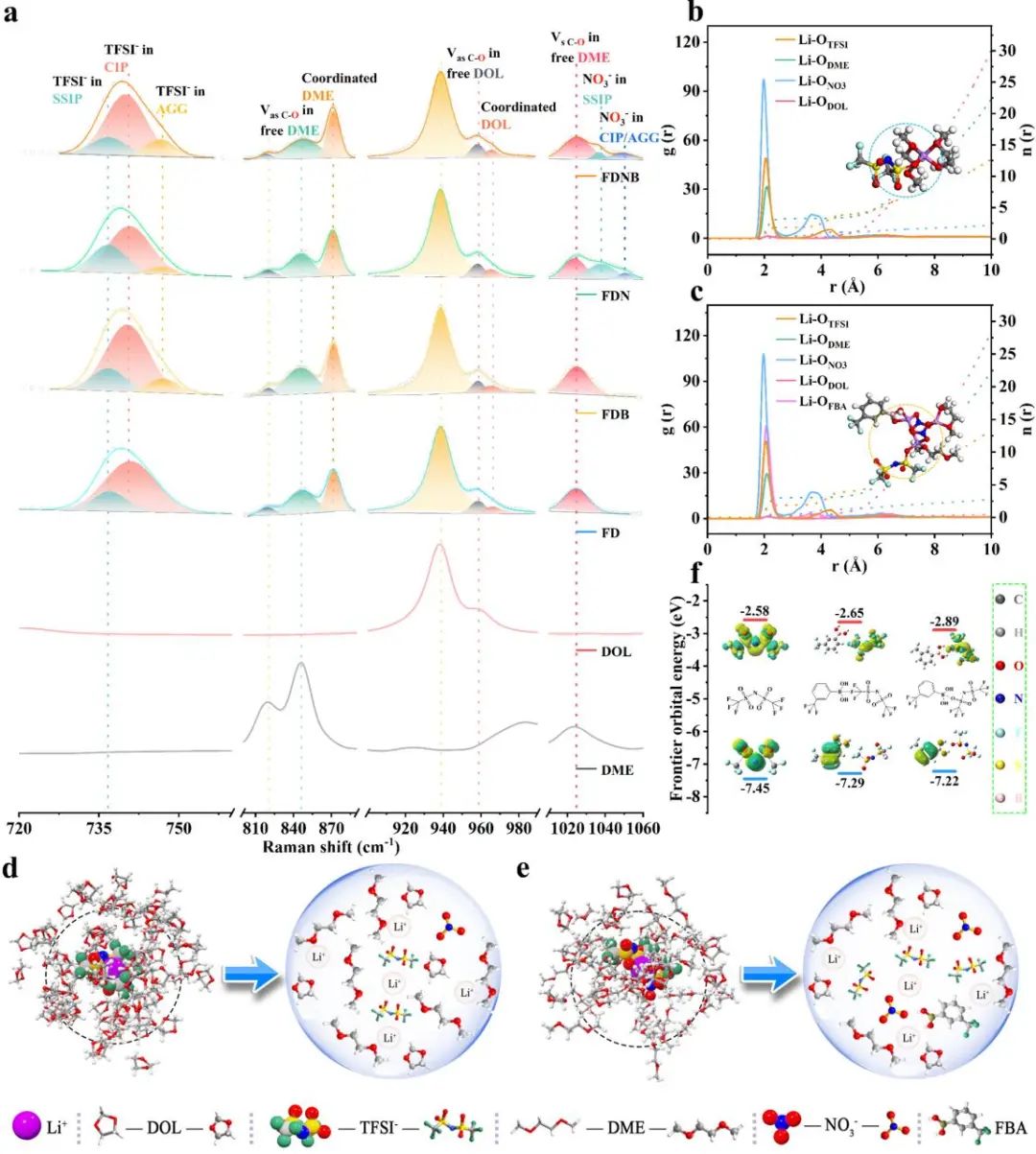

圖1. 電解液的溶劑化結構表征

成都理工大學曾英、舒朝著等提出了一種通過引入陰離子受體（3-（三氟甲基）苯硼酸，FBA）來調整Li⁺離子溶劑化結構中陰離子配位環境的偶極-偶極相互作用策略。根據拉曼光譜分析和分子動力學（MD）模擬，得益于FBA分子中的缺電子硼（B）位點與TFSI-陰離子之間的偶極-偶極相互作用，豐富的TFSI-陰離子參與到Li⁺離子的溶劑化鞘中，降低了TFSI-陰離子的還原穩定性。

此外，陰離子親和力強的FBA分子能有效增加Li⁺離子溶劑化結構中NO₃-陰離子的數量。因此，在陰離子受體修飾電解液中成功構建了富含雙陰離子（TFSI-和NO₃-）的Li⁺離子溶劑化結構。

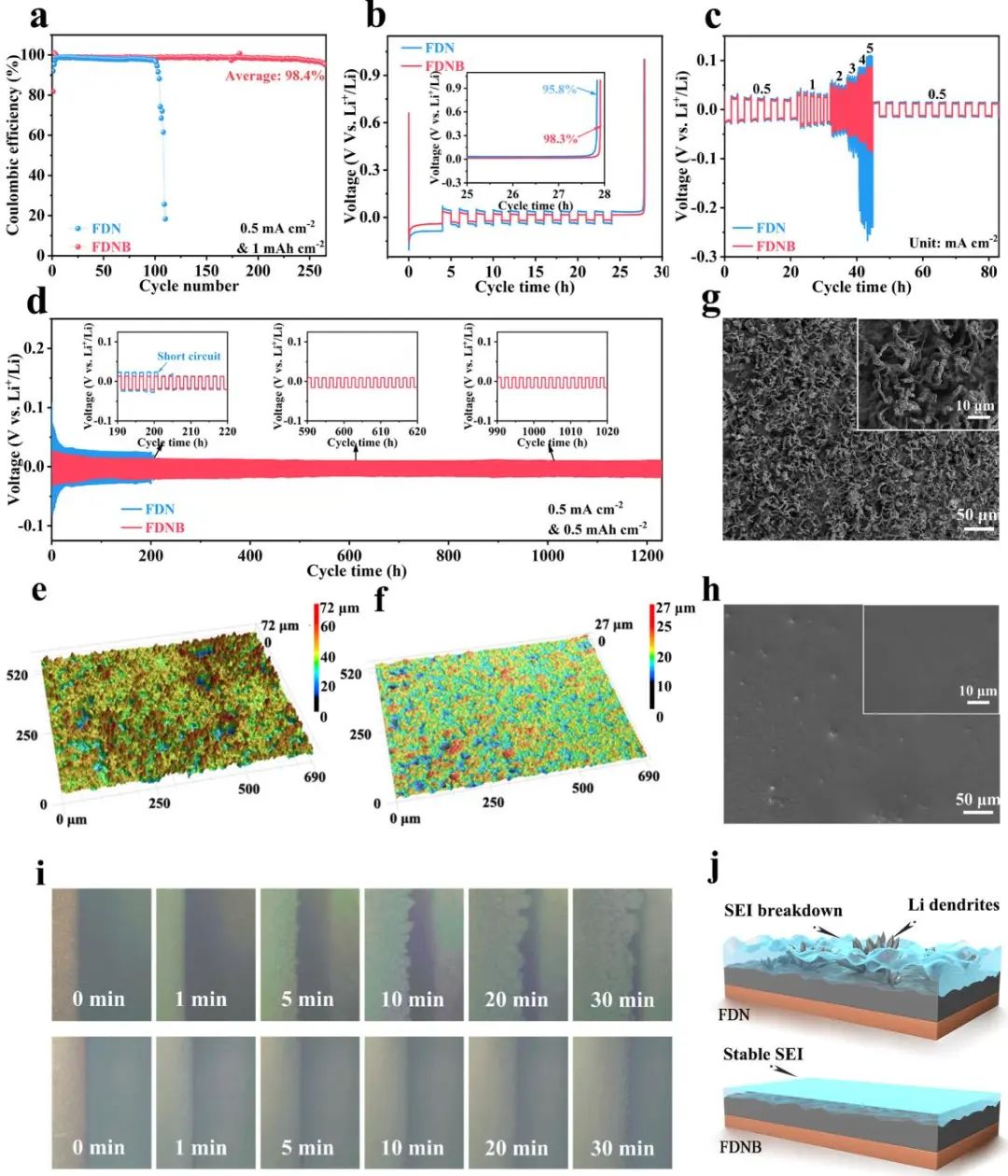

圖2. 對鋰負極的影響

得益于上述溶劑化結構，這項工作成功地在鋰電極表面構建了具有優異電子絕緣性、高機械堅固性和鋰離子導電性的優良SEI，從而有效地抑制了鋰枝晶的形成，改善了鋰離子沉積動力學。

因此，采用陰離子受體修飾電解液的Li|Li電池可在600次循環內實現可逆的鋰沉積/剝離。組裝的無負極Cu||LFP全電池可顯著提高循環穩定性，在180次循環后仍能保持73.6%的初始容量。此外，N/P比為3.42以下的Cu@Li||S全電池的循環穩定性也顯著提高（200次循環后容量保持率超過70.38%）。

圖3. 全電池性能

Dendrite-free Lithium Deposition enabled by Interfacial Regulation via Dipole-dipole Interaction in Anode-free Lithium Metal Batteries. Energy Storage Materials 2023. DOI: 10.1016/j.ensm.2023.102959

原創文章，作者：科研小搬磚，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/09/25/95847d8b87/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

曾英/舒朝著EnSM：通過偶極-偶極相互作用實現界面調節助力無負極鋰金屬電池

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

曾英/舒朝著EnSM：通過偶極-偶極相互作用實現界面調節助力無負極鋰金屬電池

相關推薦
