国产成人午夜精华液,熟妇的奶头又大又粗视频,最新黄瓜视频app

VASP計算11大專題課程：晶體、二維材料、催化、電池、鈣鈦礦、單原子、吸附、半導(dǎo)體、缺陷計算等！

LAMMPS分子動力學(xué)入門級教程及Python，MDAnalysis輔助建模、后處理分析。

機器學(xué)習(xí)這么火，怎么應(yīng)用到材料/化學(xué)領(lǐng)域？

成果簡介

酸中進行的析氧反應(yīng)在多種儲能裝置中起著重要的作用。具有實際應(yīng)用前景的基于 Ru-Ir 的催化劑既需要 Ru 中心具有穩(wěn)定的高氧化態(tài)，又需要這些 Ru 物種具有高穩(wěn)定性。基于此，蘇州大學(xué)康振輝教授，程濤教授，邵名望教授和劉陽教授(通訊作者)等人報道了二維釕銥氧化物中穩(wěn)定且?guī)а趸噪姾傻?Ru 可增強析氧反應(yīng)活性。Ru_0.5Ir_0.5O₂催化劑在酸性體系中表現(xiàn)出較高的活性，在10 mA/cm^?2時的過電位為151 mV，在1.44 V時(相對可逆氫電極)的轉(zhuǎn)換頻率為6.84 s^?1，且具有良好的穩(wěn)定性(運行618.3 h)。加入 Ir 后，Ru_0.5Ir_0.5O₂催化劑可在較低的電壓下形成更多具有高氧化態(tài)的 Ru 活性位點，脈沖電壓誘導(dǎo)電流法證實了這一點。X射線吸收光譜數(shù)據(jù)表明，二維Ru_0.5Ir_0.5O₂固溶體中的Ru-O-Ir局部結(jié)構(gòu)提高了這些Ru中心的穩(wěn)定性。

研究背景

陽極析氧反應(yīng)(OER)是水電解制氫工藝的瓶頸。目前，只有Ir基氧化物、Ru基氧化物及其衍生物具有足夠的耐腐蝕性，能夠承受OER的惡劣酸腐蝕和氧化環(huán)境。Ir的稀缺性和相對較低的OER活性不足以滿足工業(yè)要求，而釕基催化劑通常穩(wěn)定性較差，因為在OER過程中會形成可溶性Ru氧化物(如RuO₄)。目前，RuIr雙金屬氧化物OER催化劑已經(jīng)從組分依賴，雙金屬氧化物納米結(jié)構(gòu)優(yōu)化(一維，三維和核-殼結(jié)構(gòu)等)擴展到電子性能的修飾。值得注意的是，Ru在RuIr雙金屬氧化物系統(tǒng)中的氧化還原會受到Ir組分的影響，在該系統(tǒng)中，Ru表現(xiàn)出強氧化態(tài)。一種有前途的RuIr氧化物型OER催化劑必須滿足兩個方面的要求。一是Ru活性中心穩(wěn)定的高氧化狀態(tài)，二是防止Ru物種因過度氧化而溶解失活。設(shè)計一種能滿足這兩種要求的RuIr氧化物基OER催化劑是相當(dāng)具有挑戰(zhàn)性的。

圖文導(dǎo)讀

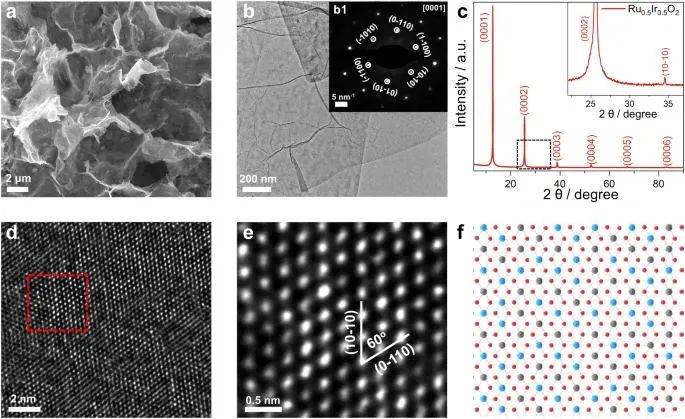

圖1. Ru_0.5Ir_0.5O₂的結(jié)構(gòu)和物相表征。Ru_0.5Ir_0.5O₂的a SEM和b TEM圖像。b1 Ru_0.5Ir_0.5O₂ 的 SAED 圖案，其中六邊形圖案顯示 [0001] 投影。c Ru_0.5Ir_0.5O₂的XRD譜圖。插圖為c標(biāo)記區(qū)域的大圖。d Ru_0.5Ir_0.5O₂ 的像差校正 HAADF-STEM 圖像。e d中區(qū)域的高倍率圖像。f Ru_0.5Ir_0.5O₂的原子結(jié)構(gòu)示意圖，Ru、Ir、O 原子分別用藍色、灰色和紅色球體表示。

合成策略是將催化活性組分(Ru/Ir原子)在催化劑中均勻分散(在原子水平上)。RuO₂和IrO₂中，Ru/Ir原子具有相同的價態(tài)、相同的晶體結(jié)構(gòu)類型和相似的化學(xué)性質(zhì)，有利于合成取代固溶體。

圖2. 電催化劑的 XPS 和 XAS 表征。a Ru_0.5Ir_0.5O₂ 和 C-RuO₂ 的 Ru 3p XPS 光譜。 b Ru_0.5Ir_0.5O₂ 和 C-IrO₂ 的 Ir 4 f XPS 光譜。c Ru_0.5Ir_0.5O₂, C-RuO₂ 和 Ru 箔的 Ru K 邊 XANES 光譜。d Ru_0.5Ir_0.5O₂、C-IrO₂ 和 Ir 箔的 Ir L3 邊 XANES 光譜。e Ru_0.5Ir_0.5O₂, C-RuO₂ 和 Ru 箔的 Ru K 邊光譜的傅立葉變換 EXAFS 光譜。f Ru_0.5Ir_0.5O₂、C-IrO₂和 Ir 箔Ir K 邊光譜的傅立葉變換 EXAFS 光譜。g-i Ru_0.5Ir_0.5O₂、C-RuO₂ 和 Ru 箔的 Ru K 邊 WT-EXAFS 光譜。j-l Ru_0.5Ir_0.5O₂、C-IrO₂ 和 Ir 箔的 Ir L3 邊 WT-EXAFS 光譜。

這些 Ru-O-Ir 局域結(jié)構(gòu)中存在的強相互作用可避免形成溶解度更高的 Ru/Ir 高價絡(luò)合物，從而顯著提高電催化劑的穩(wěn)定性。

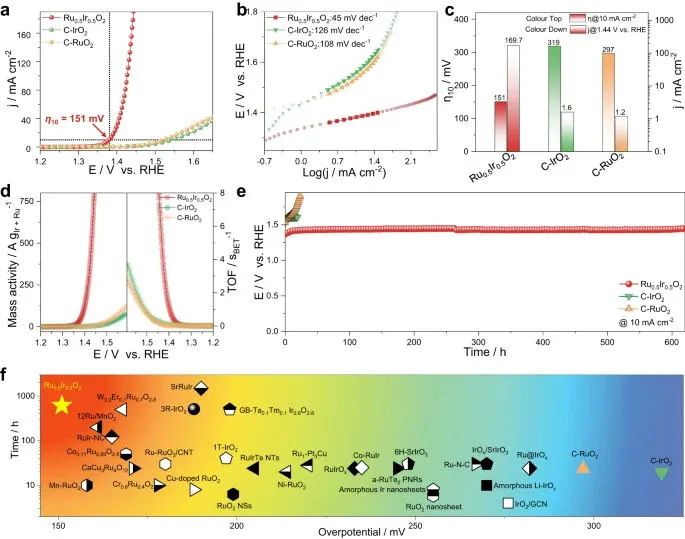

圖3. Ru_0.5Ir_0.5O₂ 電催化劑和參考樣品的 OER 性能。a Ru_0.5Ir_0.5O₂、C-IrO₂ 和 C-RuO₂ 在 O₂飽和的 0.5 M H₂SO₄ 電解液中的 OER 極化曲線，帶 iR 校正（催化劑載量～ 283 ‘μg cm^-2）。b根據(jù)相應(yīng)的 LSV 曲線計算了Ru_0.5Ir_0.5O₂、C-IrO₂ 和 C-RuO₂在 0.5 M H₂SO₄ 電解液中的 Tafel 圖。c 不同催化劑在 10 mA/cm^-2 時的過電位和 1.44?V vs. RHE時的電流密度的對比。d Ru_0.5Ir_0.5O₂、C-IrO₂ 和 C-RuO₂ 的質(zhì)量活性和 TOFs。e不同催化劑的計時電位測量結(jié)果比較。f 在酸性介質(zhì)中對各種電催化劑在10 mA/cm^?2時所需的過電位和計時電位持久性的比較。

結(jié)果表明，在相同條件下，Ru_0.5Ir_0.5O₂ 材料中的 Ru 物種比 Ir 物種更容易被氧化。這表明，在低電壓下，Ru_0.5Ir_0.5O₂ 比 C-IrO₂和 C-RuO₂更容易產(chǎn)生更多的高價 Ru 活性位點，這可能是 Ru_0.5Ir_0.5O₂ 具有良好的酸性析氧反應(yīng)活性的主要原因。

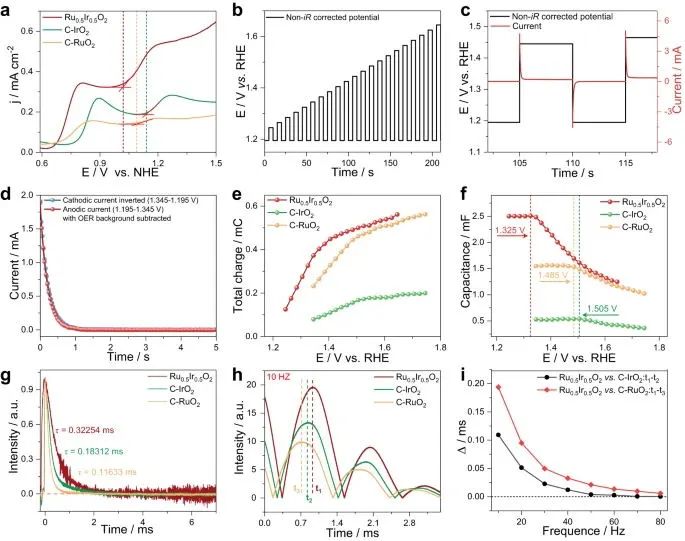

圖4. 不同電催化劑的 CV、PVC 響應(yīng)和 TPV 曲線。a Ru_0.5Ir_0.5O₂、C-IrO₂ 和 C-RuO₂ 在無水乙腈中的 CV 曲線。b 在 O₂ 飽和的 0.5 M H₂SO₄ 電解液中，Ru_0.5Ir_0.5O₂、C-IrO₂和 C-RuO₂在 1.195 V vs. RHE 陰極電位和 1.245 至 1.645 V vs. RHE 陽極非 iR 修正電位之間的脈沖電壓感應(yīng)電流方案。c 脈沖電壓感應(yīng)電流方案(黑色)與當(dāng)前顯示氧化和還原反應(yīng)(紅色)。d d 陽極和陰極電流反向Ru_0.5Ir_0.5O₂衰變。e Ru_0.5Ir_0.5O₂、C-IrO₂ 和 C-RuO₂的總電荷（陽極積分電荷）與脈沖電壓感應(yīng)電流電位的關(guān)系。g Ru_0.5Ir_0.5O₂、C-IrO₂ 和 C-RuO₂ 的 TPV 曲線。h Ru_0.5Ir_0.5O₂、C-IrO₂ 和 C-RuO₂ 在 10 赫茲頻率下的強度-時間曲線。(i 在不同頻率（10、20、30、40、50、60、70 和 80 Hz）下，Ru_0.5Ir_0.5O₂的峰值出現(xiàn)時間與 C-IrO₂ 和 C-RuO₂ 的峰值出現(xiàn)時間的比較。）

結(jié)果表明Ru_0.5Ir_0.5O₂ 中增加 Ru 氧化電荷積累所需的電壓遠低于其他參考樣品，而且施加的電壓會在 Ru_0.5Ir_0.5O₂中產(chǎn)生更多具有高氧化態(tài)的 Ru 活性位點。

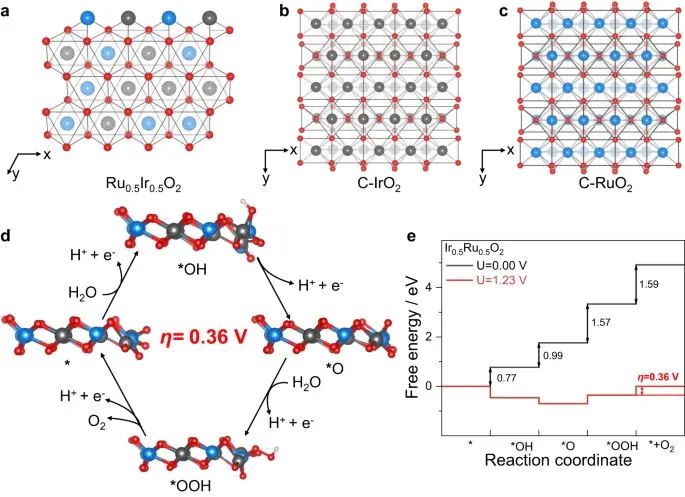

圖5. Ru_0.5Ir_0.5O₂的 DFT 模擬結(jié)果。a Ru_0.5Ir_0.5O₂ (-331.4 eV) 的原子結(jié)構(gòu)和E_dft。C-IrO₂ (b) 和 C-RuO₂ (c) 的原子結(jié)構(gòu)（藍色，Ru；灰色，Ir；紅色，O）。d Ru_0.5Ir_0.5O₂ 催化劑上的反應(yīng)路徑，設(shè)定電位為 0 和 1.23 V。為便于觀察，過電勢 (?) 被標(biāo)注出來。

O₂ 的形成是 C-IrO₂ 和 C-RuO₂ 的決速步 (RDS)，相應(yīng)的極限過電位分別為 1.00 V 和 0.81 V。對于 Ru_0.5Ir_0.5O₂，O₂ 的生成是 PDS，過電位為 0.36 V。因此， DFT 模擬表明，與 C-IrO₂ （?_OER = 1.00 V）和 C-RuO₂ （?_OER = 0.81 V）相比，Ru_0.5Ir_0.5O₂ 的 OER 過電位最低（?_OER = 0.36 V）。

總結(jié)展望

綜上所述，作者證明了通過兩步機械熱法制備的定義明確的二維Ru_0.5Ir_0.5O₂置換固溶體是一種活性高、酸穩(wěn)定的材料。在10 mA/cm^?2時，Ru_0.5Ir_0.5O₂的過電位僅為151 mV，其催化活性的增強是由于低電壓下產(chǎn)生了更多的Ru活性位點和高氧化態(tài)，表面氧化電荷濃度增加。在10 mA/cm^?2下運行618.3 h后，Ru_0.5Ir_0.5O₂也表現(xiàn)出良好的穩(wěn)定性。除了Ru_0.5Ir_0.5O₂的二維結(jié)構(gòu)特征外，Ru-O-Ir在局部結(jié)構(gòu)上的強相互作用，即主導(dǎo)了其高穩(wěn)定性，防止了活性部位的過度氧化溶解。

文獻信息

Zhu, W., Song, X., Liao, F. et al. Stable and oxidative charged Ru enhance the acidic oxygen evolution reaction activity in two-dimensional ruthenium-iridium oxide. Nat Commun 14, 5365 (2023).

https://doi.org/10.1038/s41467-023-41036-9

點擊閱讀原文，報名培訓(xùn)！

原創(chuàng)文章，作者：計算搬磚工程師，如若轉(zhuǎn)載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/09/17/c8863beaa2/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?均衡取舍！蘇大康振輝等最新Nature子刊！

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?均衡取舍！蘇大康振輝等最新Nature子刊！

相關(guān)推薦
