国产色情精品一区二区唱戏,免费看成人a片无码的直播app,寡妇的奶头又大又粗又黑

清華/首都師大Nano Lett.: Fe-Mo雙金屬原子位點，助力FeN4高效電催化ORR

質子交換膜燃料電池(PEMFCs)已被證明是高效和可持續的能量轉換系統，可以將化學能直接轉化為電能。與堿性膜燃料電池相比，酸性條件下的PEMFCs具有較高的離子導電率和較高的商用價值，在實際工業化應用中具有廣闊的前景。含FeN₄活性部分的Fe–N–C催化劑在氧還原反應(ORR)方面受到越來越多的關注，但其在酸性介質中催化性能較差，提高Fe–N–C催化劑的穩定性仍是一個難題。

基于此，清華大學李亞棟、王定勝和首都師范大學孫文明等構建了Fe-Mo雙金屬中心來調節被包覆在多孔氮摻雜碳中的單Fe中心的ORR活性。

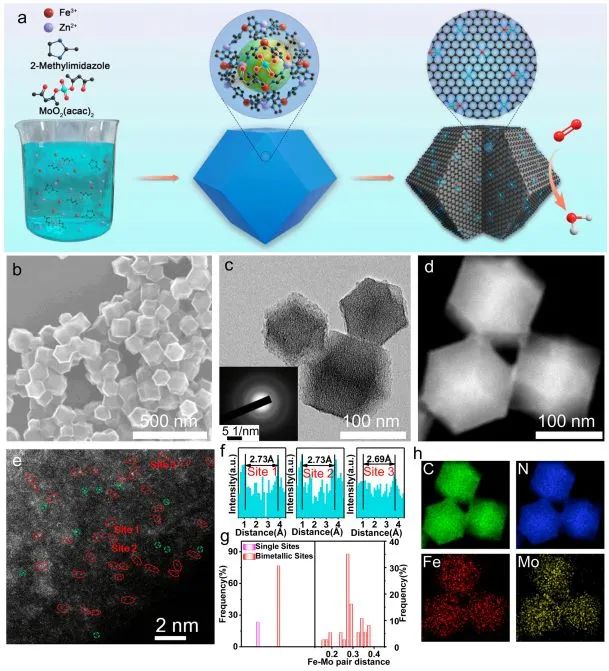

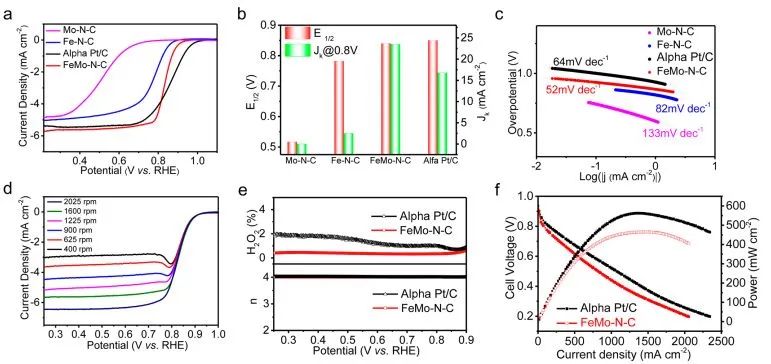

具體而言，首先通過自組裝過程將MoO₂(acac)₂分子包封在原位生長的雙金屬FeZn-ZIF籠中；然后將含有Mo的FeZn-ZIF (Mo-FeZn-ZIF)熱解得到多孔碳基催化劑(FeMo–N–C)。性能測試結果顯示，在0.1 M HClO₄溶液中，FeMo–N–C的半波電位(E_1/2)和起始電位(E_onset)分別為0.84 V和0.98 V。FeMo–N–C在進行了5000個CV循環之后，其催化活性的降解可以忽略不計；在穩定性試驗后，其形態也保持得很好，沒有觀察到明顯的鐵顆粒生成。此外，在i-t測試期間，甲醇注入并沒有導致FeMo–N–C的電流密度發生顯著的振蕩，表明其對甲醇的優異抗性。

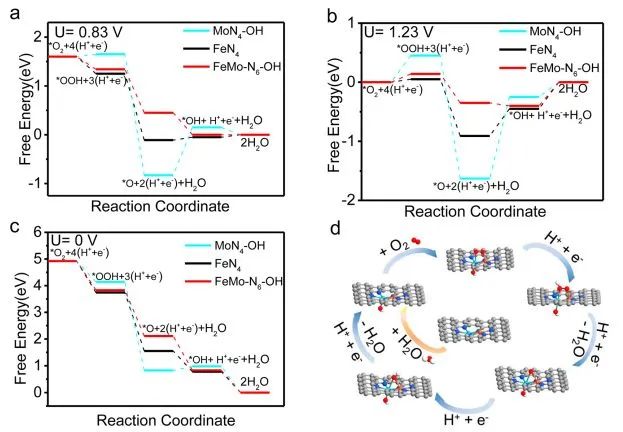

理論計算結果表明，由于氧分子具有優先的橋順吸附模型，O-O鍵在Fe-Mo原子對位點上更容易發生裂解。當Mo原子引入到FeN_x結構中時，Fe d能帶中心的下移優化了ORR過程中反應中間體在FeMoN₆活性部分的吸附-解吸行為，從而提高了催化性能?？偟膩碚f，雙金屬原子中心的構建調節了ORR催化活性，這也為提高其他類似非貴金屬催化劑的電催化性能提供了策略。

Regulating the FeN₄ Moiety by Constructing Fe–Mo Dual-Metal Atom Sites for Efficient Electrochemical Oxygen Reduction. Nano Letters, 2022. DOI: 10.1021/acs.nanolett.2c03623

原創文章，作者：華算老司機，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2022/12/15/375669368e/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

清華/首都師大Nano Lett.: Fe-Mo雙金屬原子位點，助力FeN4高效電催化ORR

相關推薦
