亚洲自偷自偷图片,国产互换人妻hd,18hdⅹxxxxvideos

?天大馬新賓/張生Nano Energy：超薄氧化錫衍生納米片助力電化學CO2還原

由可再生電力驅動的電催化CO₂還原是可持續能源儲存和化學品生產的一種有前途的方法。

基于此，天津大學馬新賓教授和張生教授（共同通訊作者）等人報道了一種暴露有（001）面的超薄少層SnO₂納米片，并顯示出寬的CO₂選擇性轉化為甲酸鹽的電勢窗口（0.8V）。

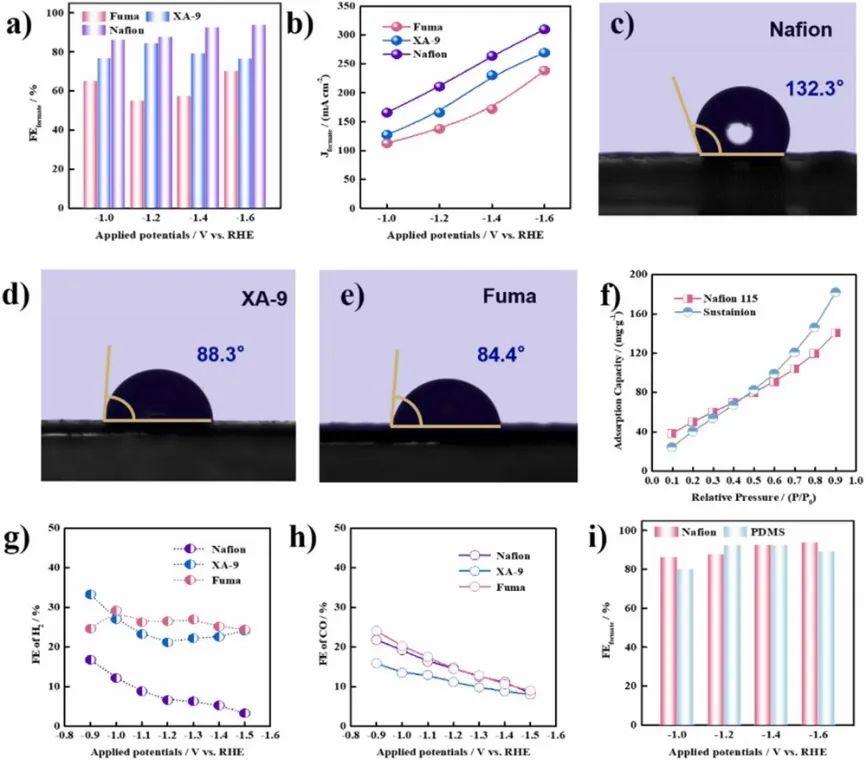

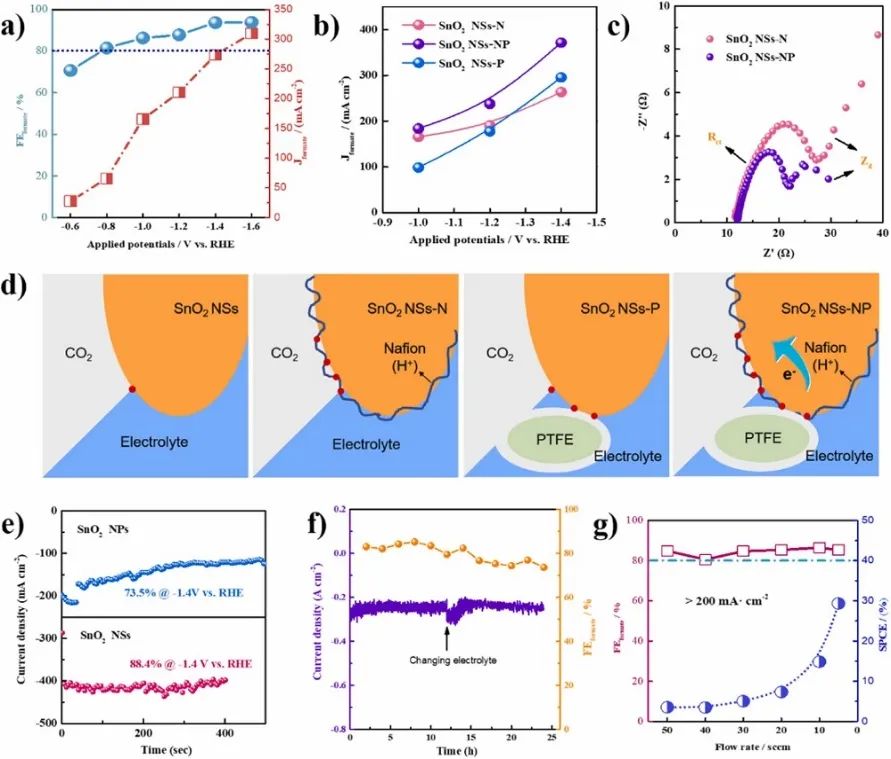

柔性Nafion和固體聚四氟乙烯（PTFE）納米顆粒對于構建具有更多活性位點的豐富和堅固的三相邊界（TPB）至關重要，其中CO₂和H₂O在納米片表面相遇以輸出380 mA·cm^-2的高甲酸鹽局部電流密度，選擇性為88.4%。

此外，上述新型Nafion/PTFE/SnO₂ TPB多孔結構在1M KOH中極大提高了單程碳效率達29.3%。

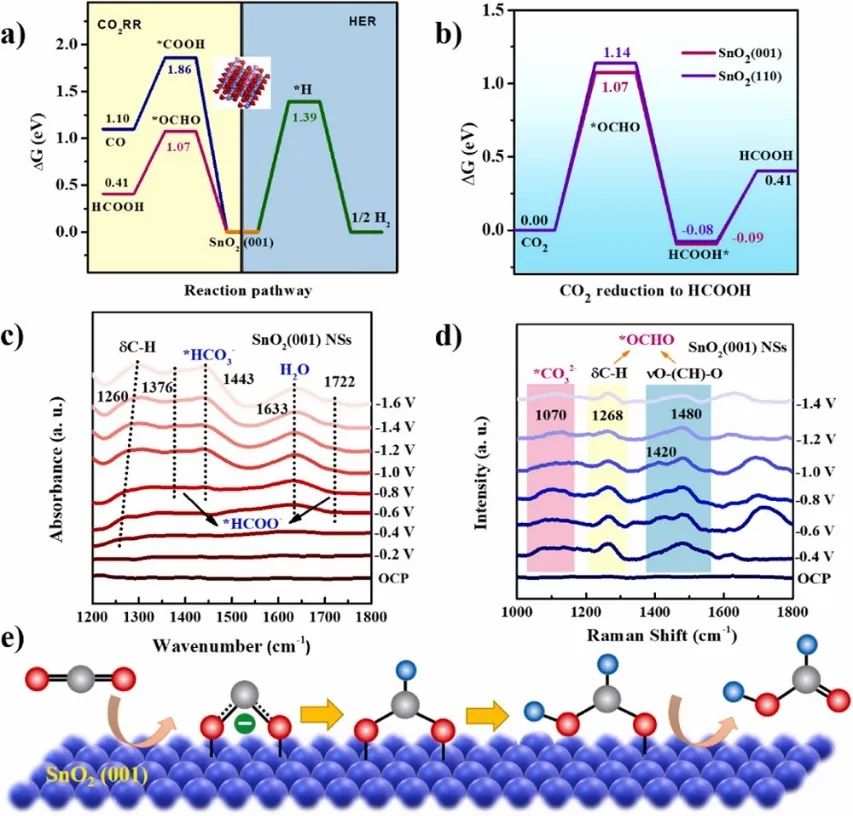

密度泛函理論（DFT）計算揭示了SnO₂（001）NSs具有顯著的甲酸鹽生產能力的原因。

相對于*COOH（1.86 eV）物種，*OCHO（1.07 eV）的計算自由能（ΔG）呈下降趨勢，表明CO₂轉化為HCOOH的途徑占主導地位。

此外，由于H*（1.39 eV）相對較高的能壘，在SnO₂（001）上也抑制了HER。在SnO₂（001）上形成*OCHO的ΔG面小于SnO₂（110）面，表明*OCHO中間體更容易穩定在SnO₂納米片上。

原位衰減全反射-傅里葉變換紅外光譜（ATR-FTIR）顯示，在約1260 cm^-1處有寬頻帶，是*OCHO或*HCOO^–物種的C-H振動峰。

頻率信號向負移方向增加，表明地層形成加速。單齒m-HCOO^–的特征峰在~1376和~1722 cm^-1處為弱峰，信號較弱可能是由于HCOOH的快速解吸所致。

Tailoring microenvironment for enhanced electrochemical CO₂ reduction on ultrathin tin oxide derived nanosheets. Nano Energy, 2022, DOI: 10.1016/j.nanoen.2022.108031.

https://doi.org/10.1016/j.nanoen.2022.108031.

原創文章，作者：華算老司機，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2022/12/13/502f9e654b/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?天大馬新賓/張生Nano Energy：超薄氧化錫衍生納米片助力電化學CO2還原

相關推薦
