亚洲精品一区二区玖玖爱,人摸人人人澡人人超碰,夜色app直播

基于聚環氧乙烷（PEO）的固態聚合物電解質有望與全固態電池（ASSB）中的高容量金屬負極具有界面相容性。然而，電極-電解質界面處的寄生歐姆電阻、高負載正極的離子通路不足及高壓下PEO的氧化傾向嚴重阻礙了原型構建。

在此，西北工業大學馬越教授、王洪強教授等人提出了一種借助脈沖激光束引起的局部溫度梯度的簡便正極/電解質界面（CEI）形成技術，可在240秒內實現超高效正極改性。

首先，作者將含有典型CEI添加劑的碳酸二乙酯（DEC）溶劑作為CEI前體滴在正極上。在預處理過程中，脈沖激光束會透過有機溶液并被正極顆粒和炭黑光熱吸收。電極利用光吸收和晶格振動過程中產生的激發電子-空穴對的弛豫過程，將吸收的激光能量轉換為熱能。

此外，有限元分析還用于可視化DEC/電極界面上的瞬時溫度變化。由于超高瞬時能量密度，40 mJ pulse^-1 cm^-2的單個10 ns激光脈沖會在正極表面30 nm內產生巨大的溫度梯度，這足以使所有CEI前體分解。然后，熱量將沿垂直方向傳遞，同時多孔電極內的DEC溶劑蒸發，從而避免了過多的熱量積累。

圖1. 脈沖激光照射產生的CEI形成示意圖及表征

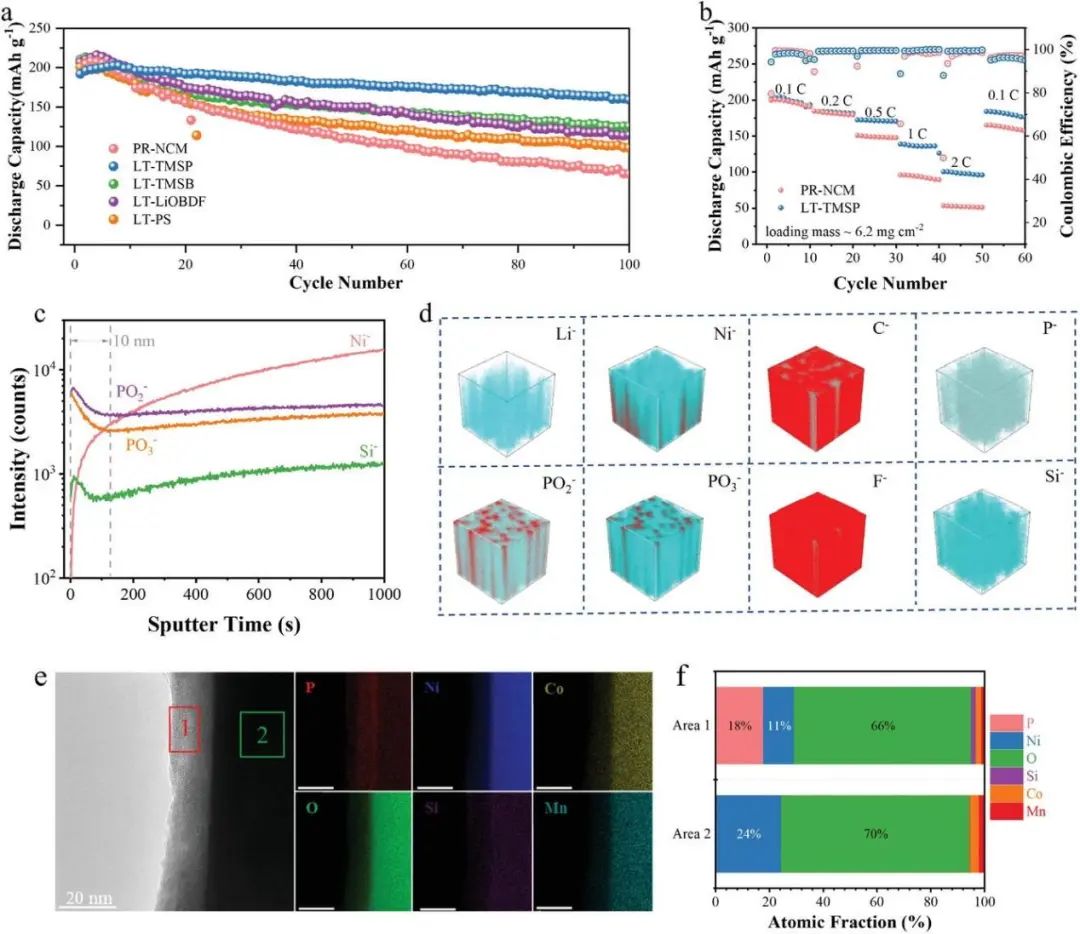

通過成分篩選，定制的CEI可能包含源自磷酸三（三甲基甲硅烷基）酯（TMSP）的富磷物質，且通過飛行時間二次離子質譜（ToF-SIMS）和高分辨率TEM證實了活性顆粒之間和電極水平的一致性。即使與原始的基于PEO的固態聚合物電解質直接組裝，優化的NMC-811正極（6.2 mg cm^-2）也能實現高達2 C的穩定4.3 V高壓循環并將漏電流降低43.2%。

正如高溫、原位相位跟蹤和差示掃描量熱法（DSC）所證明的那樣，激光處理的電極進一步揭示了長期循環時層狀到尖晶石相變的減輕及55 ℃時自放電過程的減少（75.5%），這與PEO氧化的抑制和高溫下氧氣釋放的減少相呼應。與正極配方（活性材料和輔助添加劑）的經驗優化相比，這種非聚焦激光策略具有普遍適用性、可定制性和構建堅固CEI薄膜的高效性，從而為實現實用的高電壓PEO基ASSB開辟了途徑。

圖2. 激光誘導的CEI改性在高壓下穩定正極/PEO界面的有效性評估

Ultrafast Laser-Induced Cathode/Electrolyte Interphase for High-Voltage Poly(Ethylene Oxide)-Based Solid Batteries, Advanced Functional Materials 2022. DOI: 10.1002/adfm.202210465

原創文章，作者：華算老司機，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2022/11/27/eceba23af8/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?馬越/王洪強AFM：240秒！超快激光誘導CEI用于高壓PEO基固態電池

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?馬越/王洪強AFM：240秒！超快激光誘導CEI用于高壓PEO基固態電池

相關推薦

?馬越/王洪強AFM：240秒！超快激光誘導CEI用于高壓PEO基固態電池
