精品人妻无码专区在线视频 ,久久亚洲色www成人欧美,色老头XXXX

李亞棟/王進Angew.: 在氧化物團簇上形成原子分散Pt，用于超低溫鋅-空氣電池

鋅-空氣電池(ZABs)由于其理論能量密度高、安全性高、環保等優點，在電子器件中受到了廣泛的關注。為了更好地擴展其應用，ZABs需要在零度以下工作，但這會導致ZAB的電化學性能產生嚴重惡化，因為在這種惡劣的條件下，離子電導率和催化動力學將會非常緩慢。為了在ZABs系統中獲得較高的電化學性能，調節放電過程中陰極上的氧還原反應(ORR)性能至關重要。

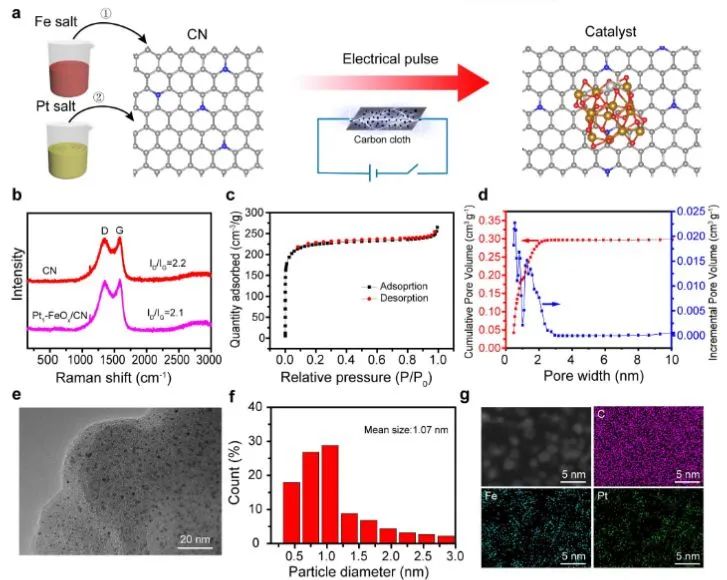

近日，清華大學李亞棟和深圳大學王進等以ZIF-8衍生的氮摻雜碳(CN)為催化劑載體，采用電脈沖方法一步獲得在小FeO_x團簇上原子分散的Pt(Pt₁-FeO_x/CN)。

這種簡單的方法可以推廣到在許多氧化物團簇上合成原子分散的Pt，包括Pt₁-FeO_x/CN、Pt₁-MnO_x/CN、Pt₁-CoO_x/CN和Pt1-SnOx/CN。電催化性能測試結果顯示，在電催化ORR過程中，Pt₁-FeO_x/CN催化劑表現出非常高的半波電位(0.94 V)；在堿性介質中連續測試12 h后，仍保持了初始電流密度的98%，而原子分散的Pt₁-Fe₂O₃/CN在大Fe₂O₃納米顆粒(~15 nm)上的催化性能很差。

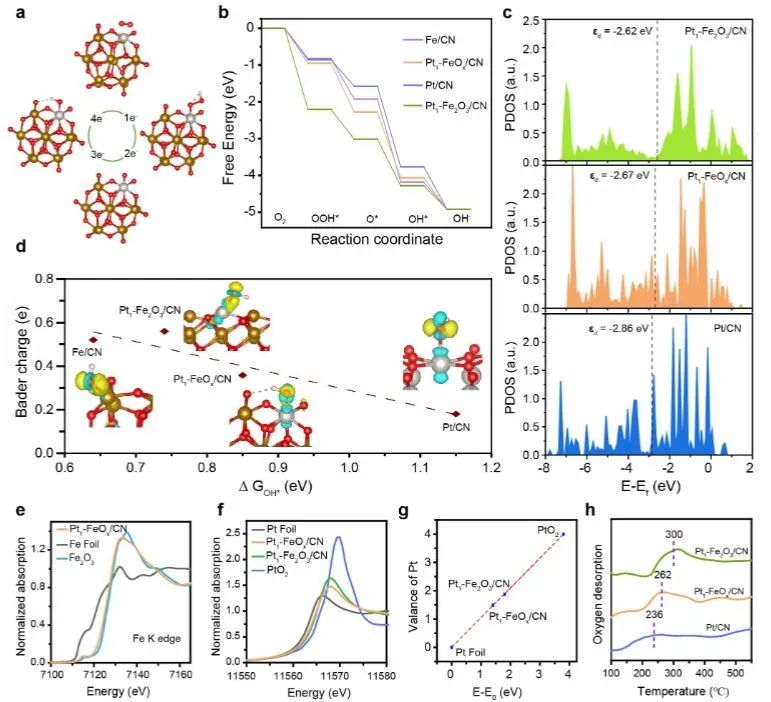

與Pt₁-Fe₂O₃/CN相比，Pt₁-FeO_x/CN的Pt-O鍵距離和配位數分別降低了2.5%和20.4%，由于FeO_x對Pt-O鍵的調控，在Pt₁-FeO_x/CN上獲得了最佳的OH*吸附強度。

更重要的是，Pt₁-FeO_x/CN獨特的結構和高催化性能使得組裝的鋅-空氣電池在超低溫度(-40°C)下具有優異的電化學性能，表現出45.1 mW cm^-2的峰值功率密度，并在120 h內具有顯著的循環穩定性。綜上，這項工作突出了原子分散的Pt在小氧化物團簇上(具有可調Pt-O鍵)的電催化巨大潛力，這也為設計高效的單原子ORR催化劑提供了指導。

Electrical Pulse Induced One-step Formation of Atomically Dispersed Pt on Oxide Clusters for Ultra-Low-Temperature Zinc-Air Battery. Angewandte Chemie International Edition, 2022. DOI: 10.1002/anie.202213366

原創文章，作者：華算老司機，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2022/11/12/c7a2e0c309/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

李亞棟/王進Angew.: 在氧化物團簇上形成原子分散Pt，用于超低溫鋅-空氣電池

相關推薦
