肉高h乖含着出去走一圈男男,国产高清免费无码视频,纯肉浪货高h调教sm

由于鋅負極的不穩定性（枝晶生長、表面腐蝕和鈍化）導致的循環壽命差，從而限制了水系鋅電池（AZB）的發展。

在此，新加坡南洋理工大學范紅金教授、中國礦業大學劉瑞平教授及韓鵬等人受鋼鐵行業防腐策略的啟發，采用復合緩蝕劑（CCI）作為鋅金屬負極保護的電解液添加劑。具體而言，作者將十二烷基二甲胺乙醇內酯（DDN）、脂肪酸甲酯乙氧基化物（FMEE）和脂肪醇聚氧乙烯醚硫酸鈉（AES）組成的典型復合緩蝕劑（記為DFA）作為一種創新的低成本（約500元/公斤）ZnSO₄電解液添加劑。

研究表明，添加的DFA傾向于錨定在Zn表面并通過Zn-O鍵自發形成均勻的SEI薄層。根據實驗和模擬結果，這種DFA層具有高度親鋅性，可有效阻礙H₂O和SO₄^2-運輸，從而抑制HER反應。此外，由于Zn和惰性DFA層之間的強化學鍵合，保證了具有高電鍍/剝離可逆性的3D均勻Zn成核。

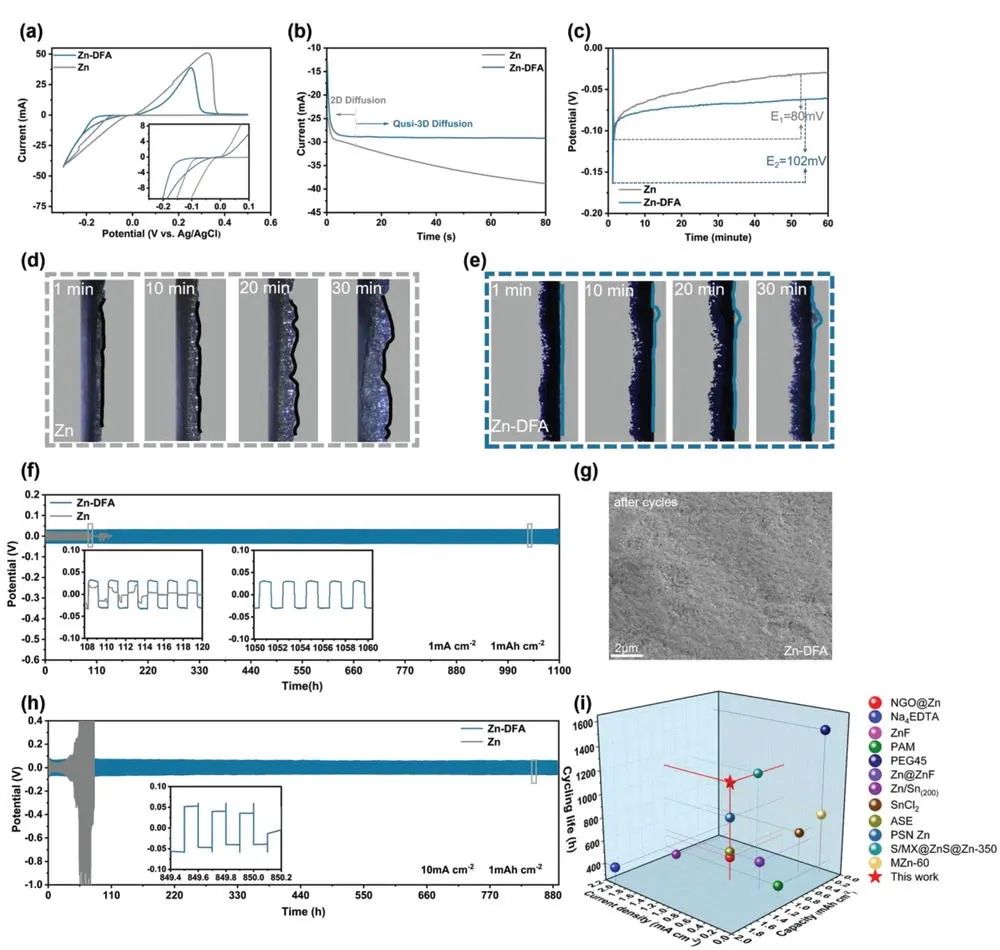

圖1. 不同電解液中的鋅鍍層和剝離行為

因此，具有DFA保護的Zn||Zn對稱電池在1 mA cm^-2和1 mAh cm^-2的條件下可實現超過1100小時的可逆剝離/電鍍過程。當電流密度達到10 mA cm^-2時，采用 ZnSO₄+ DFA電解液的對稱電池在1 mAh cm^-2下仍能提供900小時的長循環壽命，而基于純ZnSO₄電解液的電池在相同條件下僅能循環50小時。

此外，基于添加DFA電解液的Zn-Ti半電池在250次循環后的CE仍超過98.2%。這些結果證實，DFA層賦予鋅負極高氧化還原可逆性和低腐蝕傾向。更重要的是，以MnO₂作為正極的Zn-MnO₂全電池在0.5 A g^-1下循環1000次后仍具有約90%的容量保持率，每循環容量衰減僅為0.013%。總之，這項工作為高性能AZBs的低成本電解液添加劑設計提供了一種新策略。

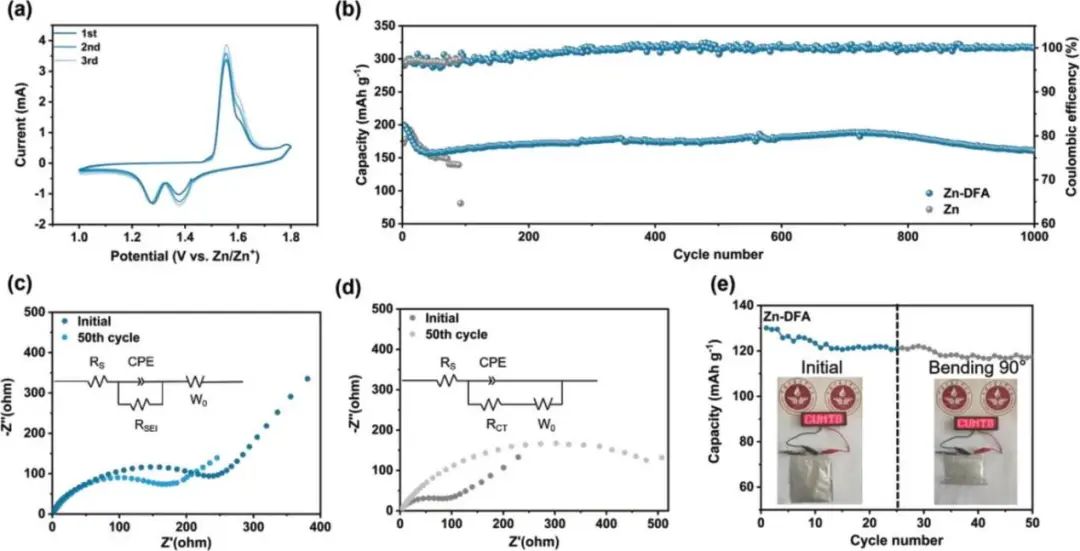

圖2. Zn-MnO₂全電池的電化學性能

Steel Anti-Corrosion Strategy Enables Long-Cycle Zn Anode, Advanced Energy Materials 2022. DOI: 10.1002/aenm.202202603

原創文章，作者：華算老司機，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2022/11/12/1ff54055cc/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?范紅金/劉瑞平/韓鵬AEM: 鋼鐵防腐啟發的低成本添加劑實現穩定鋅負極！

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?范紅金/劉瑞平/韓鵬AEM: 鋼鐵防腐啟發的低成本添加劑實現穩定鋅負極！

相關推薦
