不戴套把她日出了水好爽免费,玄女心经2阴阳和合,女人大荫蒂毛茸茸视频

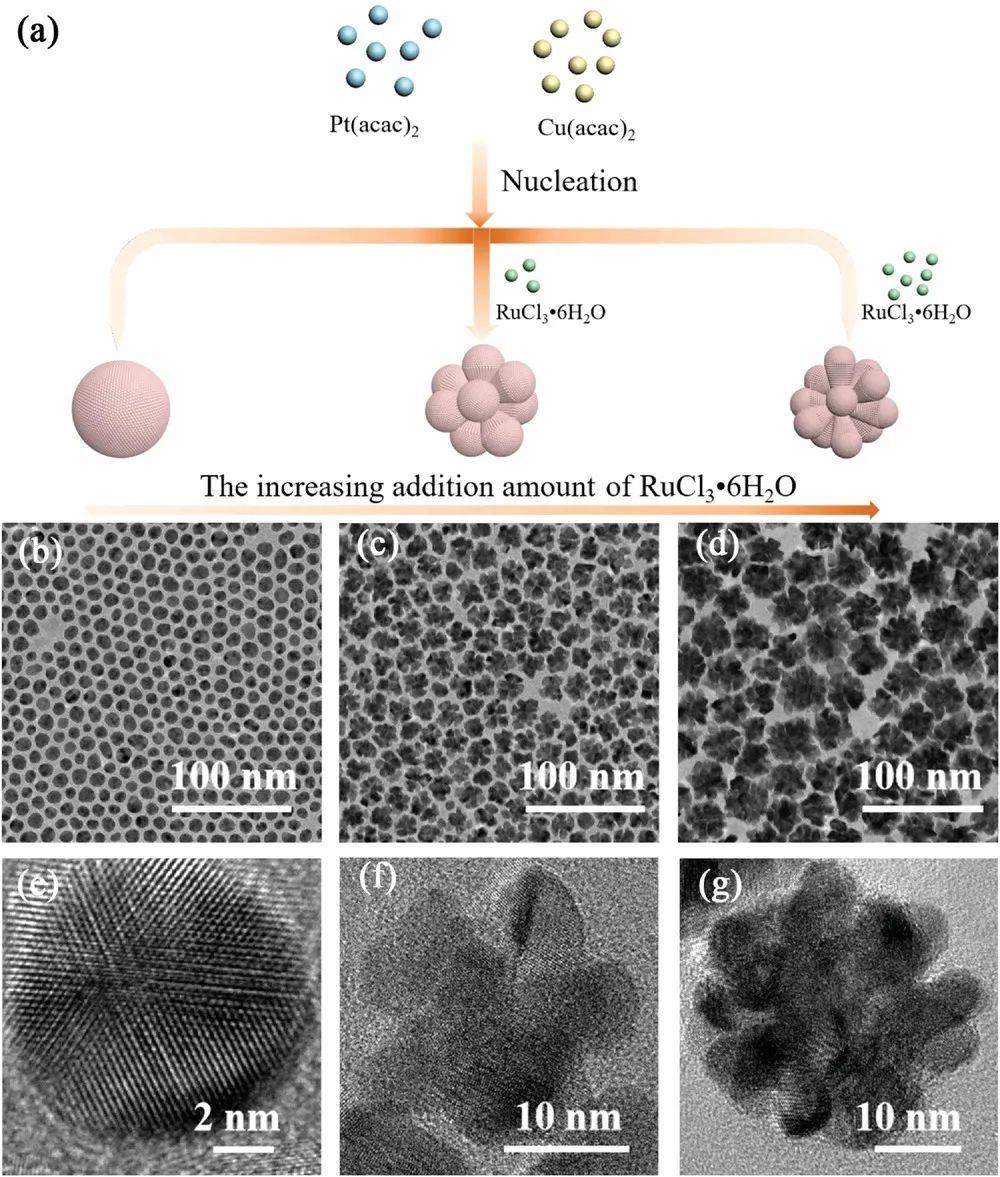

通過合理的結構設計提高鉑（Pt）基合金的催化活性，是解決直接乙醇燃料電池遲緩動力學的關鍵。基于此，北京化工大學王潔欣教授（通訊作者）等人報道了一種簡便的策略，利用一鍋法合成PtCuRu納米花（PtCuRu NFs）。優化的Pt_0.68Cu_0.18Ru_0.14 NFs表現出優異的電催化性能、優異的抗中毒性能和耐用性。其中，甲醇氧化反應（MOR）的比活度（7.65 mA cm^-2）和乙醇氧化反應（EOR）（7.90 mA cm^-2），分別是商用Pt/C的6.0和7.1倍。

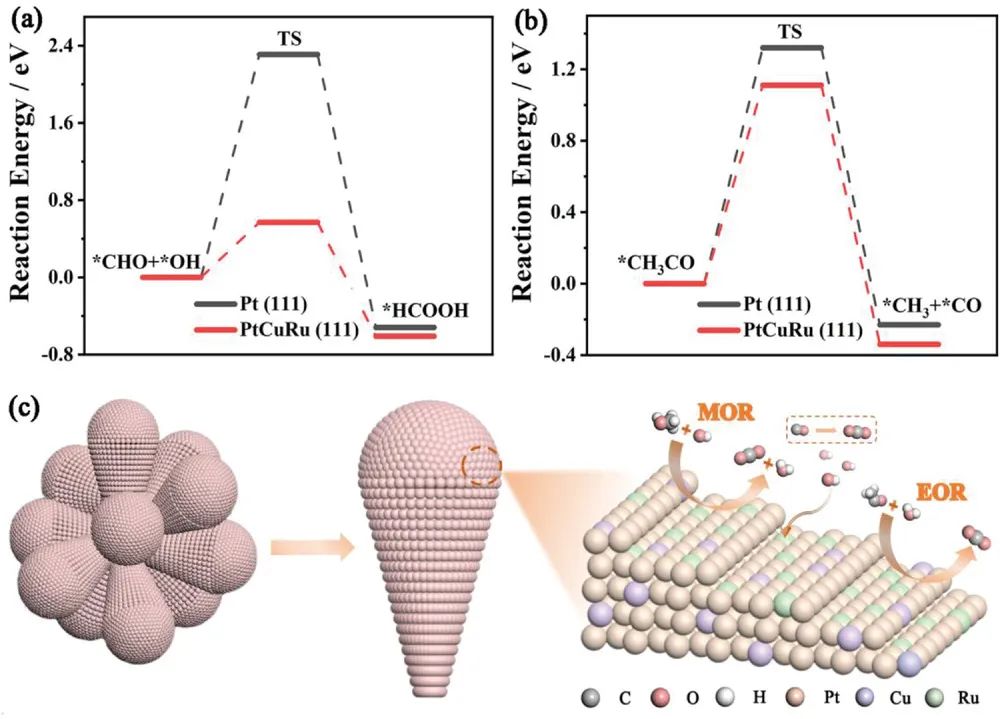

通過DFT計算，作者研究了PtCuRu NFs中多個活性位點對MOREOR的影響。合金表面顯示出較少的CO電荷積累和較低的吸附強度（-0.51 eV）比純Pt表面（-0.76 eV），表明有毒中間體CO更容易在合金表面解吸。合金和OH之間的吸附能（0.83 eV）低于純Pt（1.05 eV），表明吸附更強。這些結果是因為Ru作為一種親氧金屬有助于吸附含氧物種（OH），可促進Pt位點上的CO_ad的氧化和去除，并有效增強MOR和EOR的電催化活性和抗中毒能力。

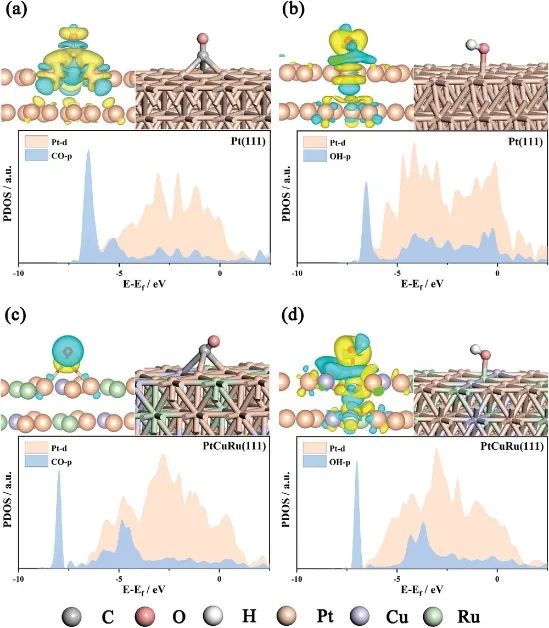

純Pt表面具有占據的d-π軌道，而合金表面具有較小的d-π軌道，證明合金化可以削弱CO和金屬表面之間的相互作用。Cu和Ru的加入使樣品的d帶中心升高（-1.98 eV），比純Pt更接近費米能級（-2.37 eV）。因此，反鍵態將被推向更高的水平，從而導致OH吸附強度的增強。結果表明，PtCuRu-NFs提高了中間體OH的吸附能力，加速了有毒CO的氧化和解吸。

PtCuRu Nanoflowers with Ru-Rich Edge for Efficient Fuel-Cell Electrocatalysis. Small., 2022, DOI: 10.1002/smll.202204720.

https://doi.org/10.1002/smll.202204720.

原創文章，作者：華算老司機，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2022/11/03/114652eb4e/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?北化工Small：PtCuRu納米花用于高效燃料電池電催化

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?北化工Small：PtCuRu納米花用于高效燃料電池電催化

相關推薦
