国产精品无码无卡在线播放,大片免费播放在线观看视频,国内精品久久久久久久影视

提高鈦基材料的倍率能力對于發揮其作為鈉離子電池（SIBs）負極材料的潛力至關重要。

北京航空航天大學宮勇吉等通過一步法合成了具有均勻分布超薄碳納米片的錳摻雜鈦酸鈉納米線（Mn-NTO@C），顯示了更高的功率密度。

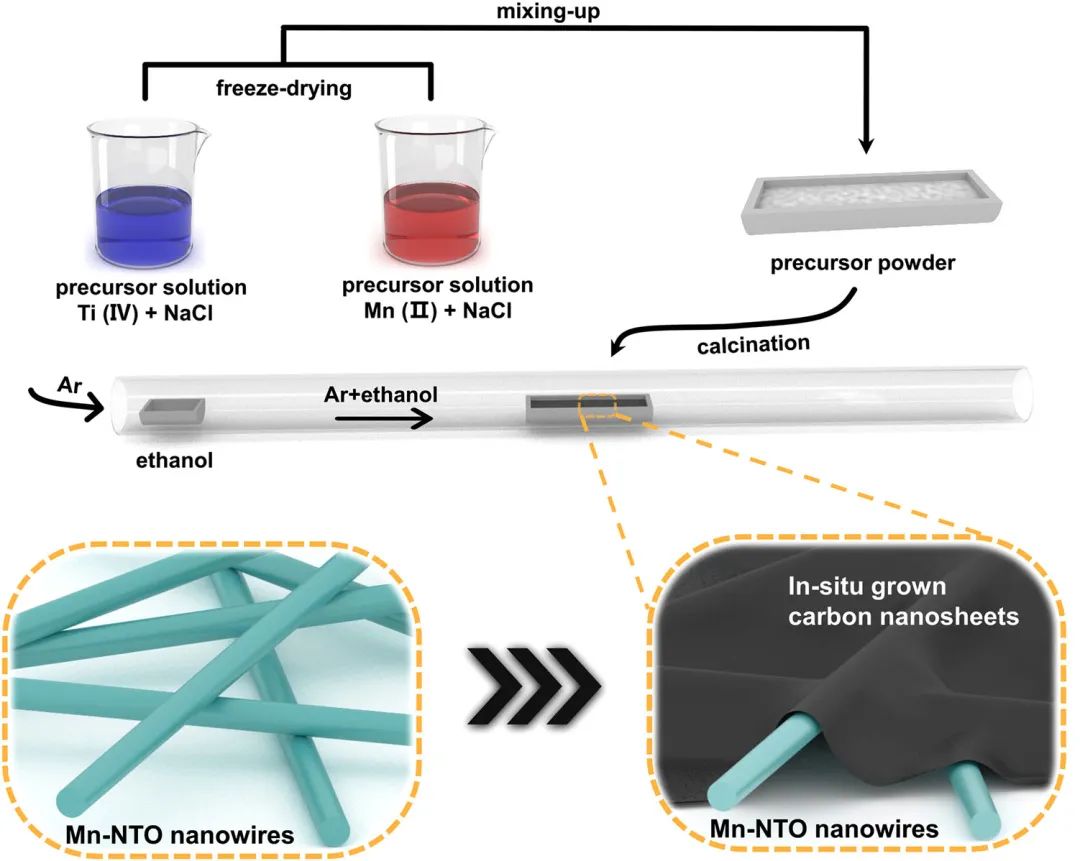

圖1. 材料制備示意

所制備的Mn-NTO@C展示了混合儲能的實現，它協調了擴散控制的行為和贗電容控制的行為。研究發現，Mn雜原子可以提高Na₂Ti₃O₇相在擴展晶格中的比例，促進鈉離子的擴散控制插入/脫出過程。

同時，Mn-NTO納米線和碳納米片的混合形態提供了一個促進的結構穩定性。電容分析顯示，Mn-NTO@C通過混合擴散-贗電容控制過程發揮作用，在10 mV s^-1時產生近92%的電容貢獻。

圖2. Mn-NTO@C的電容分析

因此，組裝的Na||Mn-NTO@C半電池在24 A g^-1的極端電流密度下工作良好，循環次數達10000次，容量保持率達95.2%。

此外，Mn-NTO@C||Na₃V₂(PO₄)₃(NVP)全電池在20 A g^-1的條件下，在超過10000次的循環中，每循環的衰減量只有0.0015%，全電池的能量密度和功率密度分別達到了262 Wh kg^-1和16.3 kW kg-¹的超高水平。

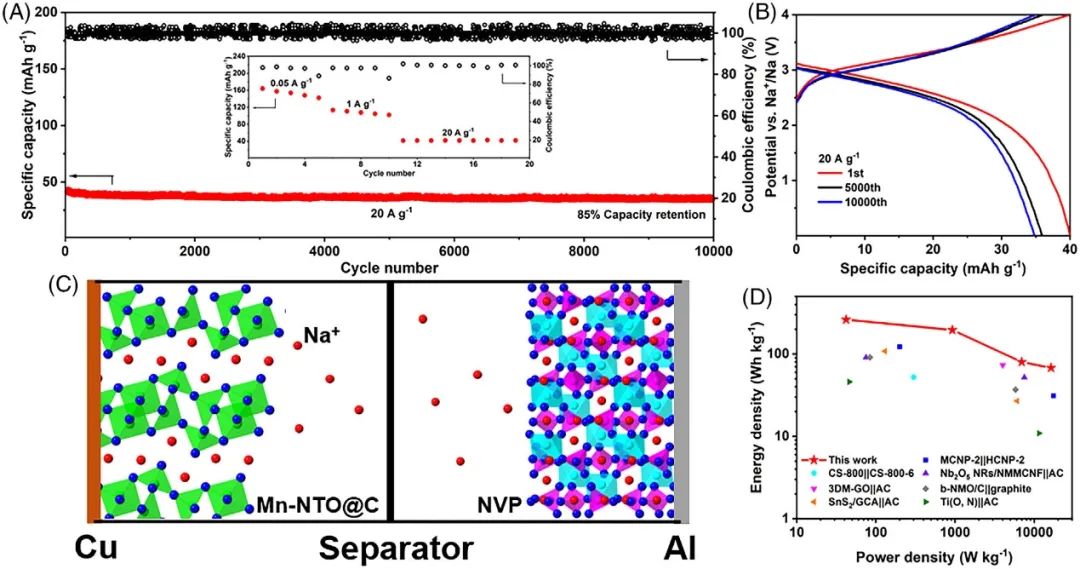

圖3. Mn-NTO@C||NVP的電化學性能

Sodium titanate nanowires for Na+-based hybrid energy storage with high power density. SusMat 2022. DOI: 10.1002/sus2.95

原創文章，作者：華算老司機，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2022/10/31/27a2cdafa6/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看
