老头第一次挺进苏雨瑶的身体视频 ,AV最新高清无码专区,少妇2做爰伦理

高傳博&程濤Nature子刊：NiFeB氫氧化物納米片實現高效OER

在氫氧化物催化劑中，促進高氧化態過渡金屬物種的形成可提高其在析氧反應（OER）中的催化活性，但在目前的合成策略中仍然很難實現。

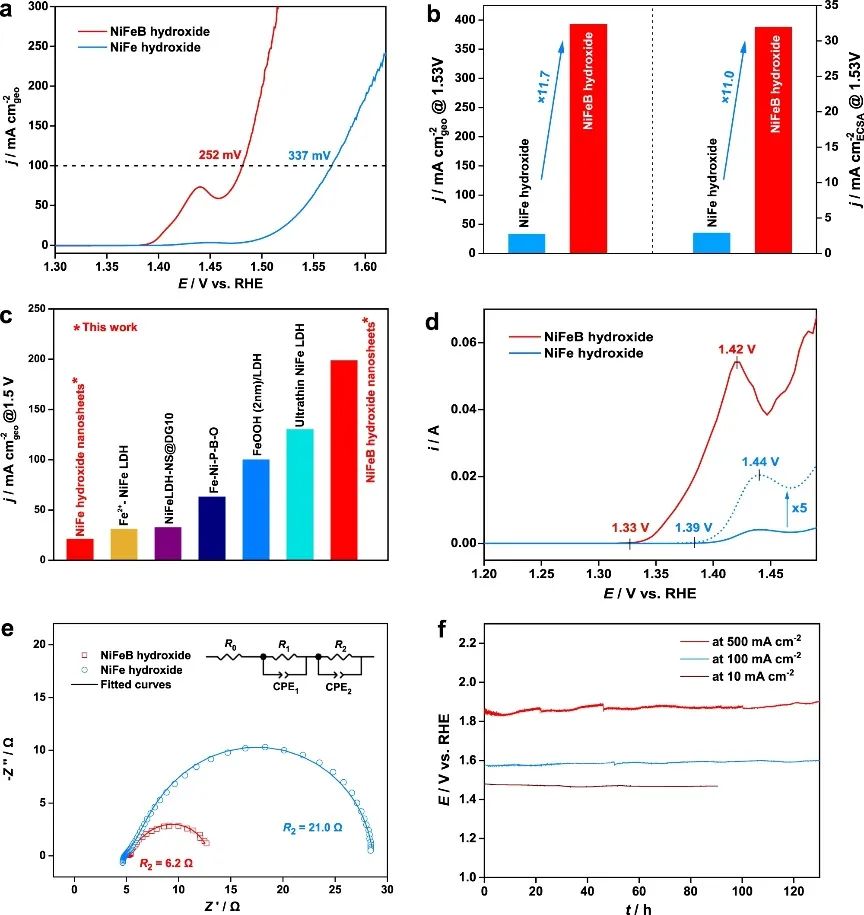

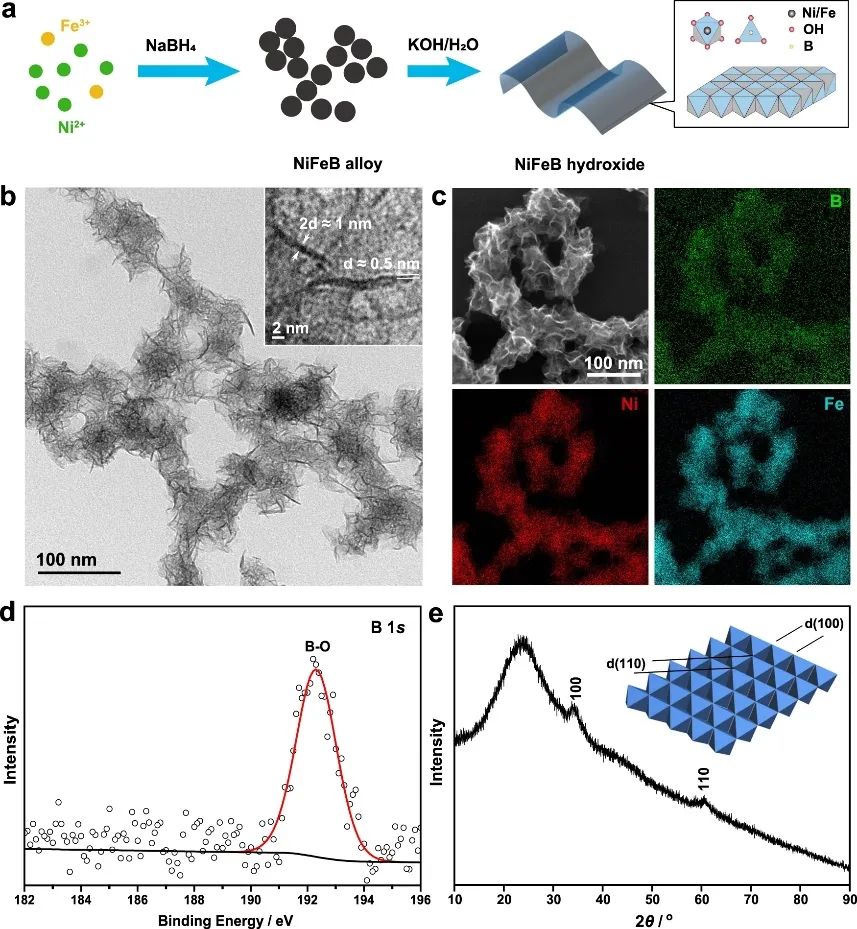

基于此，西安交通大學高傳博教授和蘇州大學程濤教授（共同通訊作者）等人報道了一種單層NiFeB氫氧化物納米片，并證明了缺電子硼（B）在促進高氧化態鎳（Ni）的形成以提高OER活性方面的功效。測試結果表明，NiFeB氫氧化物納米片的OER活性達到100 mA cm^-2，過電位為252 mV，優于無B-氫氧化鎳納米片的OER活性（過電位為337 mV）和已報道的大多數Ni基催化劑。

作者利用DFT計算獲得原子尺度的見解，以解釋B在提高NiFeB氫氧化物納米片的OER活性方面的作用。根據DFT計算，B的引入降低了OER的能壘。作者考慮了從*H₂O到O₂的反應路徑上有*OH、*O和*OOH中間體的四步反應路徑。還計算了兩個電位（0和1.23 V）下的自由能，結果表明自由能沿反應坐標的變化趨勢相似。在0 V時，NiFe氫氧根形成*O（*OH→*O）為電位決定步驟（PDS），自由能差為1.498 eV。

在引入B后，NiFeB氫氧根上*O的生成能降至1.308 eV，而*OOH（*O→*OOH）的生成能增加到1.455 eV，*OOH形成了PDS，說明了B在提高氫氧根NiFeB催化劑OER活性中的關鍵作用。DFT計算還表明，在NiFe氫氧根中引入B后，Ni的氧化態升高。引入B后，Ni結合OH的電子局域化增強，為B附近Ni氧化態的增加提供了間接證據。

Promoting nickel oxidation state transitions in single-layer NiFeB hydroxide nanosheets for efficient oxygen evolution. Nat. Commun., 2022, DOI: 10.1038/s41467-022-33846-0.

https://doi.org/10.1038/s41467-022-33846-0.

原創文章，作者：華算老司機，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2022/10/26/fbf4f403f9/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

高傳博&程濤Nature子刊：NiFeB氫氧化物納米片實現高效OER

相關推薦
