成人精品97久久碰碰影院,自慰高c了发抖还可以继续吗 ,国产日韩制服丝袜第一页

作為有前景的鈉離子電池正極，Na⁺超離子導體（NASICON）型材料因其出色的結構穩定性、卓越的離子導電性和小的體積膨脹而備受關注。然而，釩基NASICON型正極具有生物毒性，V元素價格昂貴，鐵基正極平均工作電壓低，以及聚陰離子化合物固有的電子傳導性差，都阻礙了它們的實際應用。

東北師范大學吳興隆、Hong-Yan Lü等成功地制備了一種雙碳層修飾的異質復合材料，即Na₃V₂(PO₄)₃-Na₃Fe₂(PO₄)(P₂O₇)（NVFPP/C/G），以解決這些限制。

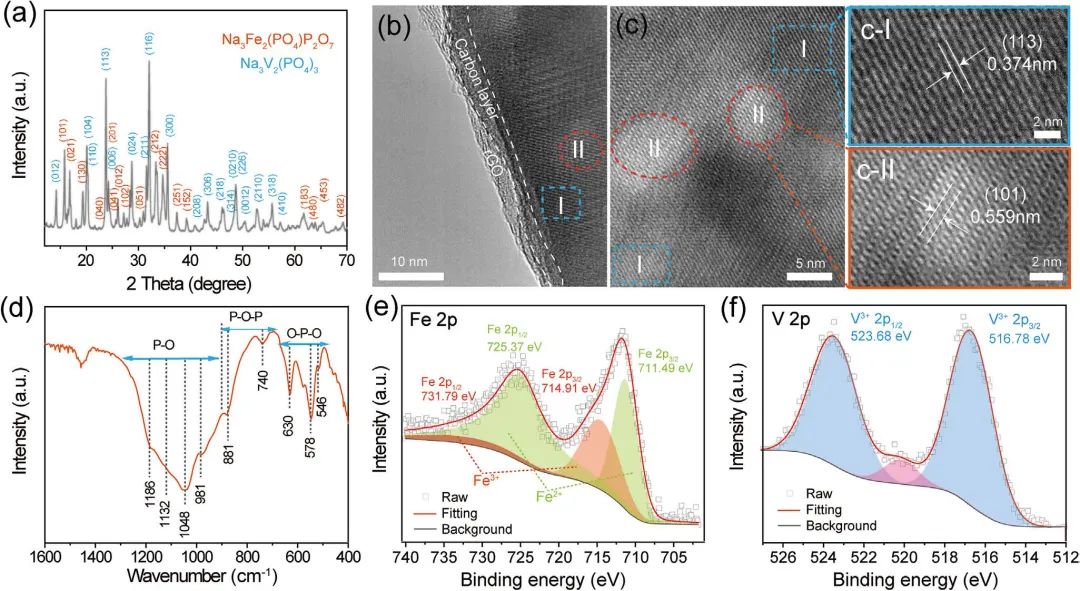

圖1. NVFPP/C/G材料的表征

具體而言，作者通過原位制備策略制備了摩爾比為1:1的異質NVFPP復合材料，進一步通過雙碳層的裝飾，NVFPP的電子傳導性和結構穩定性得到了提高。通過慢速掃描功率X射線衍射（XRD）和高分辨率透射電子顯微鏡（HR-TEM）證明，受益于互生結構和雙碳層的協同效應，雙碳層裝飾的NVFPP/C/G在0.1C時具有113.1 mA h g^-1的高可逆比容量，相對于Na⁺/Na的平均工作電壓為3.16 V，對應的能量密度為357 Wh kg^-1。

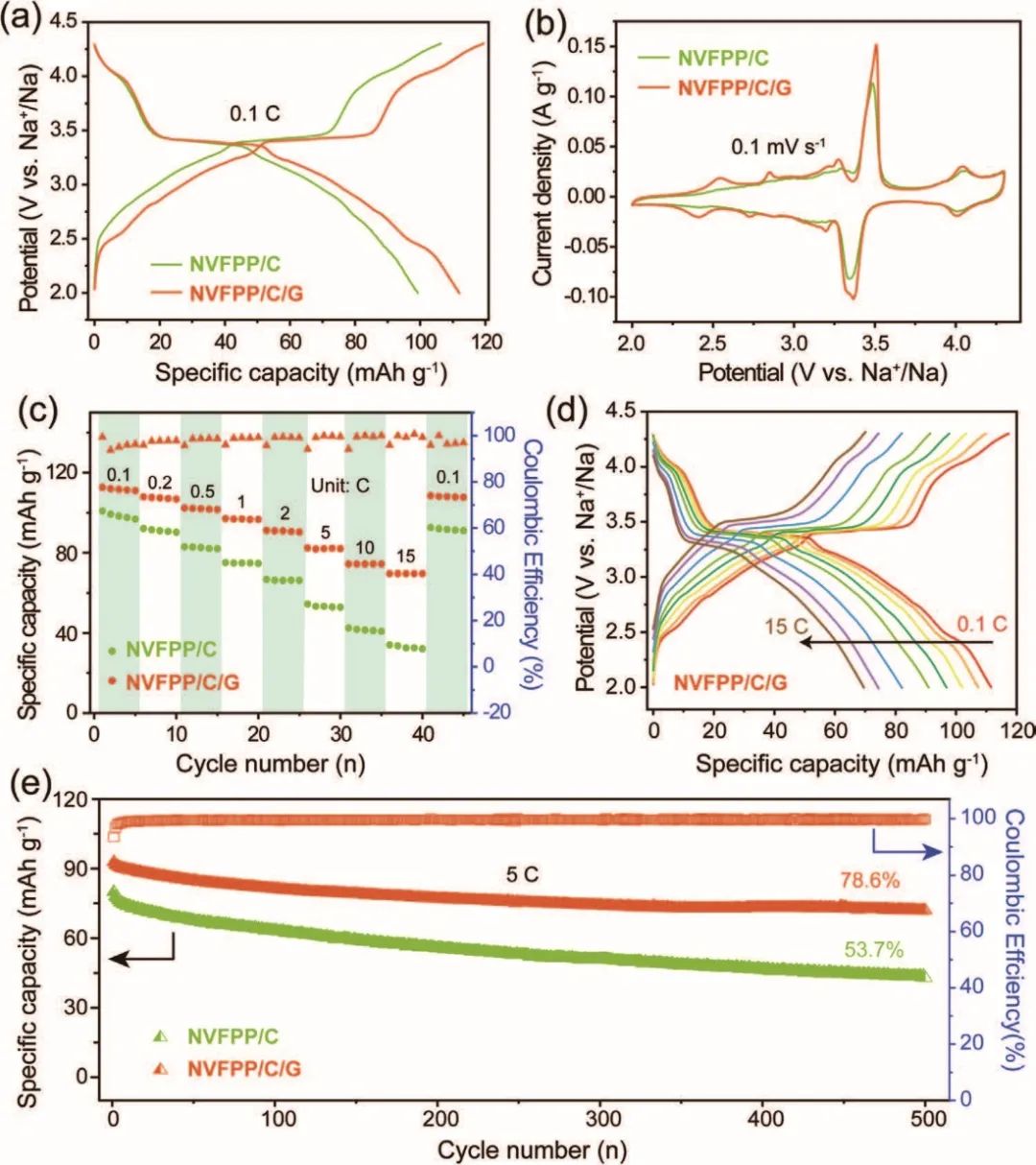

圖2. 半電池性能

更重要的是，通過使用NVFPP/C/G正極和硬碳負極，這項工作構建了一個可行的鈉離子全電池，其表現出優異的倍率和循環性能，從而證明了NVFPP/C/G正極在鈉離子電池中的更多應用可行性。

這些發現表明，構建異質復合結構有利于實現高性能的聚陰離子材料，并為更好地設計SIBs的正極提出了新的范例。

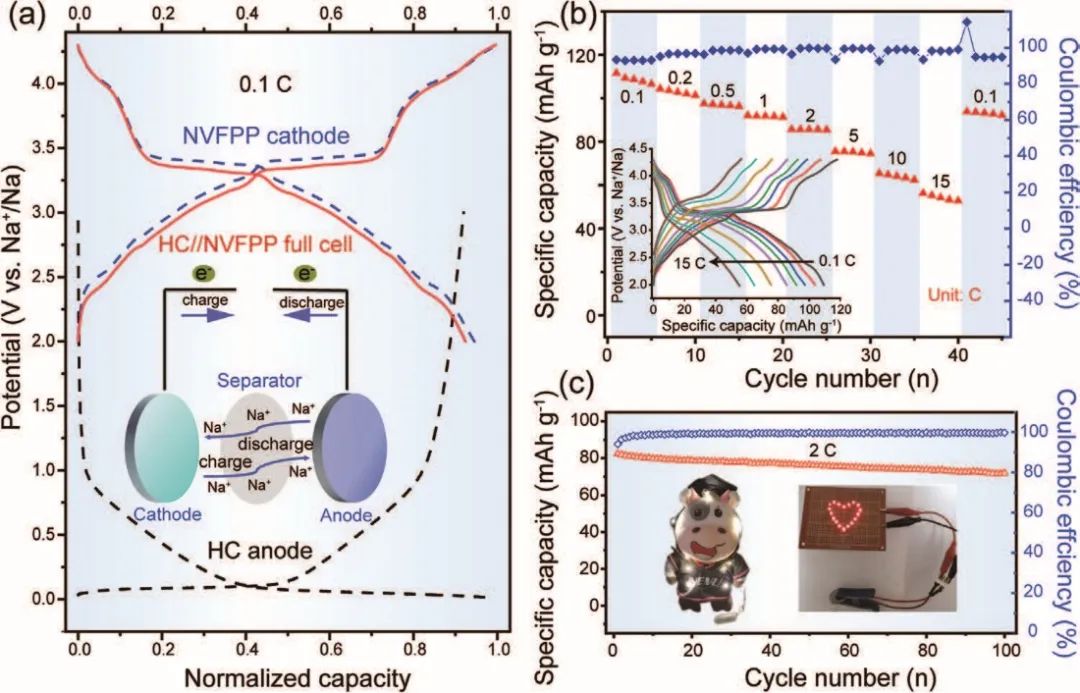

圖3. 全電池性能

Heterogeneous NASICON-Type Composite as Low-Cost, High-Performance Cathode for Sodium-Ion Batteries. Advanced Functional Materials 2022. DOI: 10.1002/adfm.202209482

原創文章，作者：華算老司機，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2022/10/25/dca6c53301/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?吳興隆等AFM：鈉離子電池用低成本高性能異質NASICON型復合正極

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?吳興隆等AFM：鈉離子電池用低成本高性能異質NASICON型復合正極

相關推薦
