免费无码毛片一区二区A片小说,日本三级吃奶头添泬无码苍井空,俄罗斯真人性做爰

具有高比容量的釩基正極在水系鋅離子電池中引起了廣泛關注。開發釩基正極的主要障礙是釩的溶解、結構退化、正極電解質界面（CEI）的不穩定性和水系電解液中的寄生反應。

中科院上海硅酸鹽研究所劉宇、楊程等首次提出了一種新型的超低水活性電解液，解決了上述所有問題。

圖1. 電解液的溶劑化結構表征

具體而言，這是通過引入本質上不易燃的磷酸三甲酯（TMP）作為惰性稀釋劑實現的。這種獨特的電解液設計與以前的高濃度水系電解液報告有著根本的不同。首先，在這種超低水活性的電解液中，大部分水分子被高濃度的ZnCl₂團簇溶劑化，只剩下2.5%的溶劑化水分子可以相互協調，因此水的分解和釩的溶解被明顯抑制了。

其次，高濃度的ZnCl₂-H₂O團簇惰性地被稀釋劑TMP所包圍，也使得CEI成分在水中的溶解度降低，這有利于形成穩定的CEI。通過這種設計，在V₆O₁₃正極表面形成了高度堅固穩定的CEI，這可以有效防止釩的溶解，阻斷正極和電解液之間的水穿梭。

?上硅所劉宇/楊程EnSM：超穩定！鋅離子電池循環壽命超3萬圈！

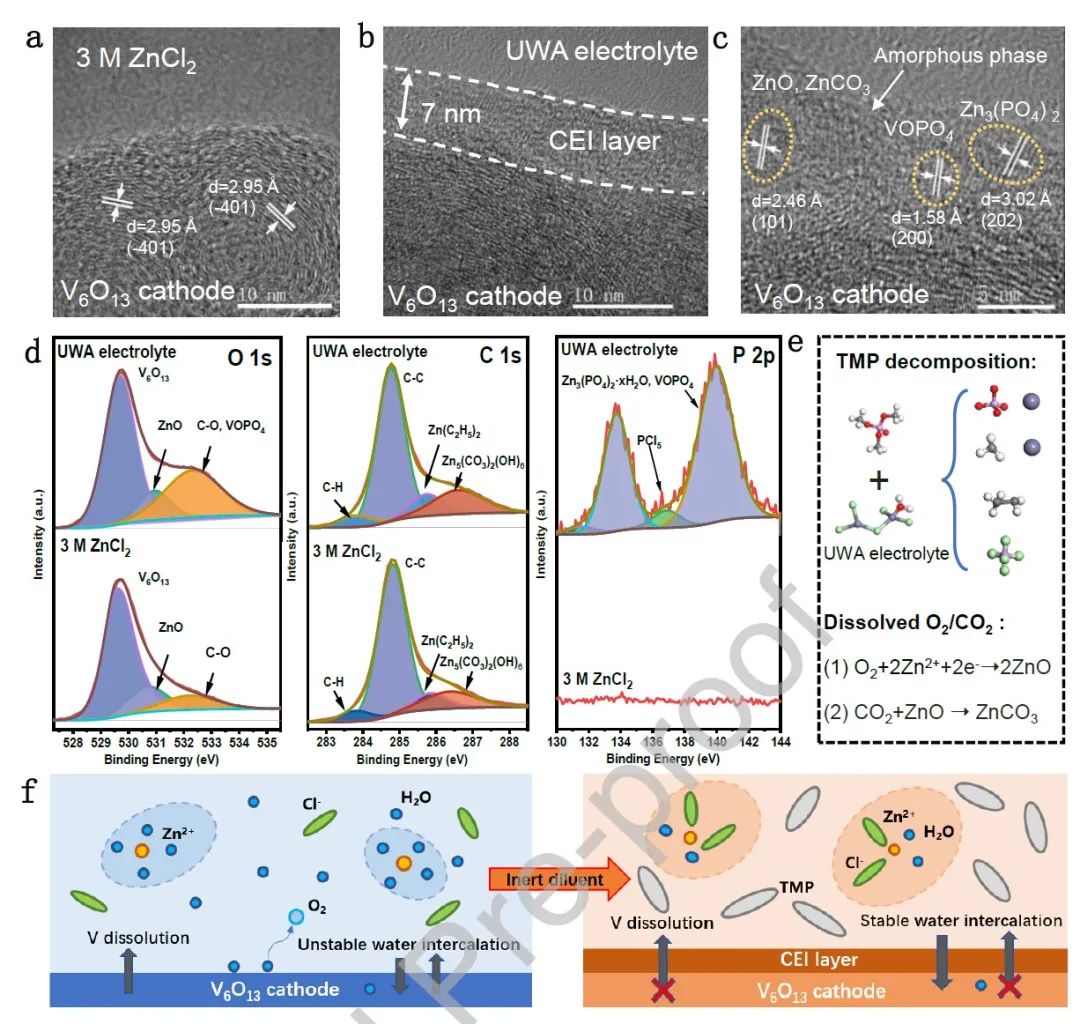

圖2. CEI的表征

因此，通過采用超低水活性（UWA）電解液的獨特溶劑化結構，V₆O₁₃正極在1 A g^-1的條件下，經過3 000次循環后表現出99.43%容量保持率的特殊穩定性，并創造了鋅離子電池30000次循環壽命的新紀錄（10 A g^-1，容量保持率為90.34%），甚至達到了超級電容器的水平（～100000次）。

因此，這項工作提供了一種有前景的超低水活性電解液，它使釩基正極具有持久的循環性能，以用于鋅離子電池。

?上硅所劉宇/楊程EnSM：超穩定！鋅離子電池循環壽命超3萬圈！

圖3. 基于UWA的V₆O₁₃正極的電化學性能

Ultralow-water-activity Electrolyte Endows Vanadium-based Zinc-ion Batteries with Durable Lifespan Exceeding 30 000 Cycles. Energy Storage Materials 2022. DOI: 10.1016/j.ensm.2022.09.027

原創文章，作者：華算老司機，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2022/10/09/0fb3520e31/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?上硅所劉宇/楊程EnSM：超穩定！鋅離子電池循環壽命超3萬圈！

相關推薦
