精产国品一区二区不卡av视频,日韩精品视频,性孕交大肚子孕妇

設計具有增強穩定性和活性的催化材料對于可持續電化學能源技術至關重要。RuO₂是電解槽中用于析氧反應(OER)活性最高的材料，但它在反應過程中會遇到電化學氧化和溶解問題。因此，設計和制備同時具有高穩定性和活性的RuO₂電催化劑具有重要意義。

近日，天津大學凌濤、南開大學胡振芃和中國臺灣同步輻射研究中心Chia-Hsin Wang等通過構建RuO₂/CoO_x界面，打破了RuO₂在中性和堿性環境中的穩定性和活性極限。

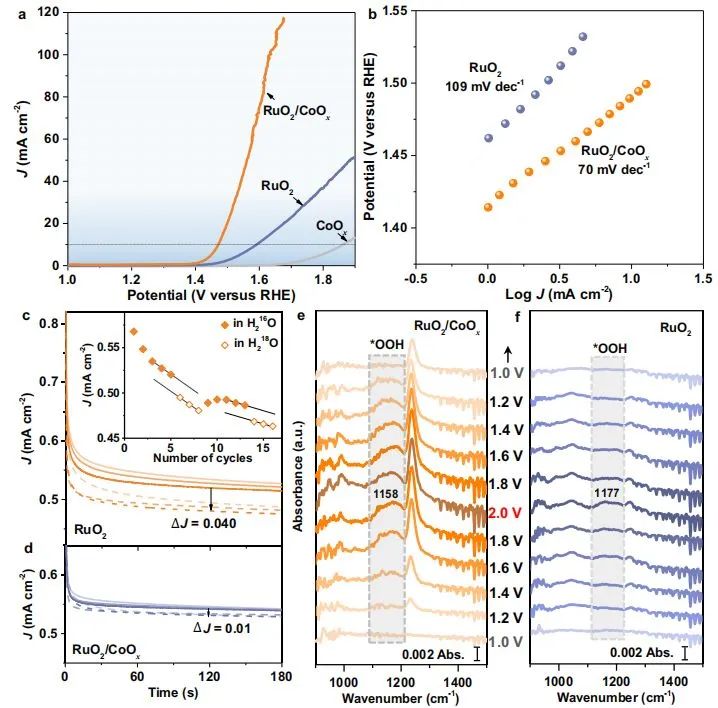

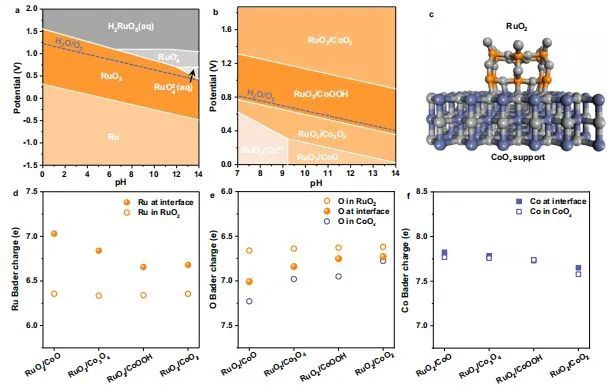

研究人員結合理論計算、原位X射線光電子能譜(XPS)和原位紫外-可見(UV-Vis)吸收光譜，證明了由于犧牲了CoO_x的氧化和界面電子效應，降低RuO₂溶解的驅動力和富集RuO₂上的電子來穩定RuO₂，因此RuO₂/CoO_x催化劑的穩定性顯著超過了塊狀RuO₂。此外，動力學同位素效應(KIE)、原位紅外反射(IR)和理論計算證實了界面的構建導致RuO₂/CoO_x界面周圍產生了高活性的Ru/Co雙原子位點，相應的協同作用在OER過程中吸附關鍵的氧中間體，優化了反應熱力學和動力學。

因此，RuO₂/CoO_x催化劑在中性和堿性條件下實現了優異的高OER活性，并具有優異的長期穩定性。具體而言，RuO₂/CoO_x催化劑在高達1.80 V_RHE的電位下連續測試20 h后，催化劑中Ru元素的含量仍接近100%；RuO₂/CoO_x在中性電解質中，僅需0.24 V的超低OER過電位就能達到10 mA cm^-2的電流密度。

此外，當RuO₂/CoO_x催化劑在泡沫鎳上的載量增加到1.5 mg cm^-2時，RuO₂/CoO_x可以在1.92 V_RHE下產生400 mA cm^-2的電流密度。該項工作證明了利用界面效應同時提高RuO₂的穩定性和活性的可行性，并且也證明通過選擇合適的載體材料也可以從根本上解決RuO₂在酸性環境中的活性和穩定性問題。

Interface Eengineering Breaks Both Stability and Activity Limits of RuO₂ for Sustainable Water Oxidation. Nature Communications, 2022. DOI: 10.1038/s41467-022-33150-x

原創文章，作者：華算老司機，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2022/10/06/bcae1442d9/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

Nature子刊：界面工程打破RuO2穩定性和活性極限，實現可持續水氧化

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

Nature子刊：界面工程打破RuO2穩定性和活性極限，實現可持續水氧化

相關推薦
