【做計算 找華算】理論計算助攻頂刊，10000+成功案例，全職海歸技術團隊、正版商業軟件版權！

鈉金屬電池能量密度高、成本低，是大型儲能和動力電池領域的新興明星。鈉金屬的應用受到活性鈉金屬負極與電解液的副反應、不穩定的固體電解質界面以及鈉離子分布不均引起的枝晶生長等問題的阻礙。

中科大余彥、中南大學吳飛翔等通過原位和自發反應在鈉金屬負極表面構建了由多相氟化鈉和鈷(NaF/Co)組成的保護界面層。

圖1. 材料制備及表征

具體而言，高度分散的NaF/Co異質界面層是通過在鈉和CoF₂納米粒子之間的孤立納米空間中的轉化反應獲得的。與商業CoF₂前體相比，限制在多孔碳中的納米級CoF₂（≈20 nm）顆?？梢垣@得更均勻的SEI界面。Co納米晶區隔離了NaF連續相結構并提高了人工界面層的Na⁺電導率。

同時，嵌入Co納米顆粒的缺陷碳更親鈉，有利于降低成核過電位，促進金屬鈉的均勻沉積。此外，NaF/Co的多相界面層具有化學和電化學穩定性以及較高的楊氏模量（7.1 GPa），可確保長期循環穩定性和安全性。

圖2. 半電池性能

由于這些優勢，具有NaF/Co界面層的Na||Na對稱電池表現出較長的循環壽命（在1.0 mA cm^-2、1.0 mAh cm^-2下為1000小時）。此外，當NaF/Co/Na負極與Na₃V₂(PO₄)₃正極匹配時，所獲得的全電池在15 C下具有1000次循環的長壽命和在60 C時具有≈52 mAh g^-1的高倍率容量?？傊@項工作為解決鈉金屬負極的枝晶生長提供了一種新策略。

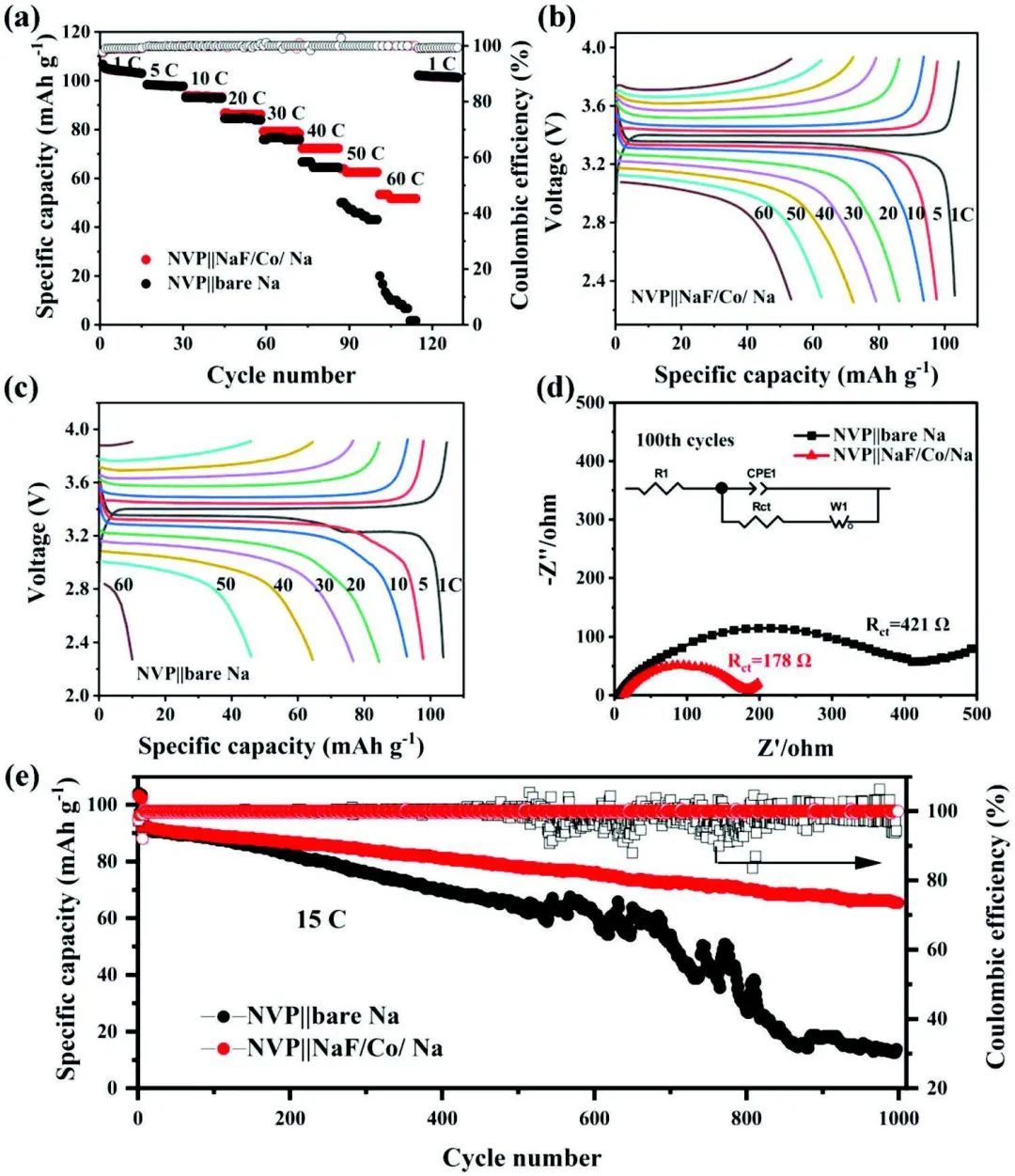

圖3. 全電池性能

Heterogeneous Interfacial Layers Derived from the In Situ Reaction of CoF2 Nanoparticles with Sodium Metal for Dendrite-Free Na Metal Anodes. Advanced Energy Materials 2022. DOI：10.1002/aenm.202202323

【做計算 找華算】華算科技專注理論計算服務，正版商業軟件版權、全職海歸計算團隊，10000+成功案例！

計算性質涉及電位、容量、離子擴散、過渡態+AIMD、HOMO/LUMO、溶劑化、反應路徑、反應機理、過渡態、吸附、摻雜、能帶、態密度、d帶中心、電荷密度與電荷得失、PDOS/COHP、反應能壘、反應動力學/熱力學等。

電話同微信：13622320172
