上次我們說到了“單原子催化的打臉時刻”，即單原子催化劑的重構現象。其實，催化劑的重構現象已普遍存在于許多多相反應。目前，借助先進的表征技術以及理論計算，我們已經能夠探索、理解多種催化劑的重構機制以及它們對催化反應的利弊。然而，在單原子催化劑上，其重構現象以及機理研究卻比較罕見。在許多情況下，我們都默認它們?cè)诙嘞啻呋磻?yīng)中是穩定的，特別是在反應初始階段。

今年7月、8月，《Journal of the American Chemical Society》、《Angewandte Chemie International Edition》接連發表了關于單原子Cu催化劑的重構現象以及它們?cè)陔姶呋磻?yīng)的應用。

詳情可見：先發JACS再發Angew，單原子催化“持續被打臉”？

1. 電位驅動單原子Cu催化劑在硝酸鹽還原反應的結構演變

針對這個問題，連發三篇頂刊：兩篇JACS、一篇Angew.！

2.?電位驅動單原子Cu催化劑在氧還原反應的結構演變

盡管單原子Cu催化劑的重構現象的研究取得了一定的進展，然而，由于催化反應不同，反應介質以及應用電位也存在差異，目前仍難以清晰解釋單原子Cu催化劑的重構現象。

最新成果介紹

德克薩斯大學奧斯汀分校劉遠越教授、東南大學王金蘭教授等人以單個Cu原子嵌入N摻雜石墨烯為例，利用“恒勢混合溶劑化動力學模型”，在實際反應條件下評估了單原子Cu與Cu團簇之間的可逆轉化。結果表明，H的吸附是單原子Cu從催化劑表面浸出的重要驅動力。電極電位越負，對H的吸附越強，競爭性析氫反應受到抑制，Cu-N鍵發生減弱，導致Cu原子部分被錨定在催化劑表面，部分溶解在水溶液中。在兩種狀態下Cu原子發生碰撞、形成瞬時Cu團簇結構，成為促進CO₂還原為乙醇的真正催化活性位點。當外加電位被除去或轉換為正電位時，羥基自由基(OH?)將進一步氧化Cu團簇，Cu通過再沉積、恢復到初始的原子分散狀態，最終完成催化劑的重構循環。

因此，該工作提供了對Cu單原子催化劑在工況下的動態穩定性的基本理解，并呼吁考慮現實的反應條件，重新評估目前報道的單原子催化劑的穩定性。相關工作以《Dynamic Stability of Copper Single-Atom Catalysts under Working Conditions》為題在《Journal of the American Chemical Society》上發表論文。

圖文介紹

圖1. Cu浸出過程的熱力學和動力學分析

圖1a顯示了在0 ~-1.5 V的不同電極電位下，Cu SA從表面浸出、形成Cu²⁺(aq)的自由能。雖然在-1.5 V時自由能降低到2.09 eV，但從熱動力學上仍然很難從表面浸出。進一步通過恒勢混合溶劑化動力學模型評估了從表面浸出Cu的動力學可能性。如圖1b所示，隨著Cu遠離表面，自由能繼續增加，在反應結束時達到4.74 eV。這表明Cu-N鍵不易斷裂，Cu SA不能在室溫下從表面浸出。

圖1c跟蹤了Cu-N的鍵長隨Cu SA浸出過程的動態演變。注意，當Cu-N(3)鍵斷開時，靠近N(3)原子的一個水分子發生水解，反應結束時對應的構型為Cu原子只與一個N原子和一個?OH基團配位。圖1b顯示了電子數隨結構的變化而變化。與初始結構相比，由于OH ^–的形成，最終結構的凈電荷數增加到約0.7 e^–。基于Bader電荷分析，如圖1d所示，Cu失去的電子數從初始結構的0.9 e^–下降到最終結構的0.56 e^–，說明Cu SA發生價態降低、在遠離表面處可被還原。因此，熱力學和動力學結果都表明Cu SA幾乎不可能直接從表面浸出。

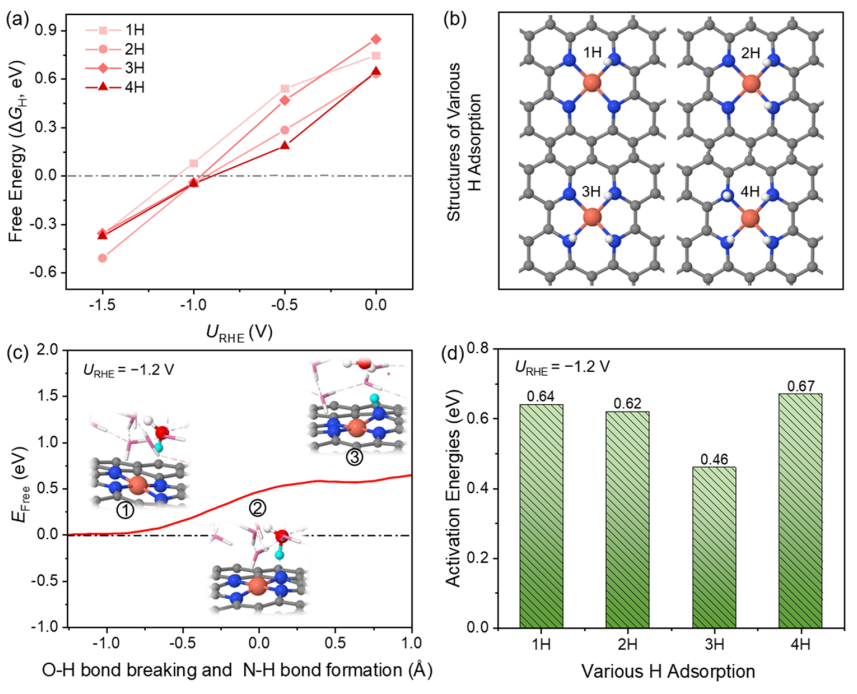

圖2.?在催化劑表面的H吸附行為

然而，通過XAS表征，在原位CO₂電解條件下原子分散的Cu²⁺和金屬Cu⁰團簇之間確實存在結構轉變。那么，具有強螯合能力的N₄-C位點的Cu SA發生浸出、形成Cu團簇的驅動力是什么?

在此，探討了單原子Cu催化劑在CO₂還原電位下H的吸附行為。圖2a、b分別顯示了不同外加電位下xH吸附的構型與自由能。當電極電位由零變?yōu)樨?fù)時，對應的H吸附自由能由正變?yōu)樨?fù)，說明H在N位點的吸附從熱力學上由不利變?yōu)橛欣＿@種轉變歸因于電位變得更負，導致更多的電子聚集在催化劑表面，從而促進H⁺的吸附。在U=-1.0 V時ΔG_H接近于零，這解釋了為什么H₂在-1.0 V時產率最高。在U=-1.2 V時，由于H吸附顯著增強，析氫反應(HER)被有效抑制。在此，推測H的吸附可能是影響Cu在負電位下解吸的重要因素。

因此，進一步討論了H的來源。H的來源與H₂O解離有關。因此，計算第一個H₂O解離生成H*和OH^–的動力學勢壘。在?1.2 V時能壘為0.64 eV，說明該反應在室溫下很容易發生。反應前后的電子數差約為0.8 e^–，證實了OH^–的生成。由于催化劑的結構中含有4個N原子，可以為H吸附提供4個活性位點，因此也計算了H占據的其余3個N位點的活化能，分別為0.62、0.46、0.67 eV。H₂O解離生成*H和OH^–的平均勢壘約為0.60 eV。因此，從熱力學和動力學兩個方面驗證了在U=-1.2 V時，H₂O分子中的H可以被吸附到N位點上。

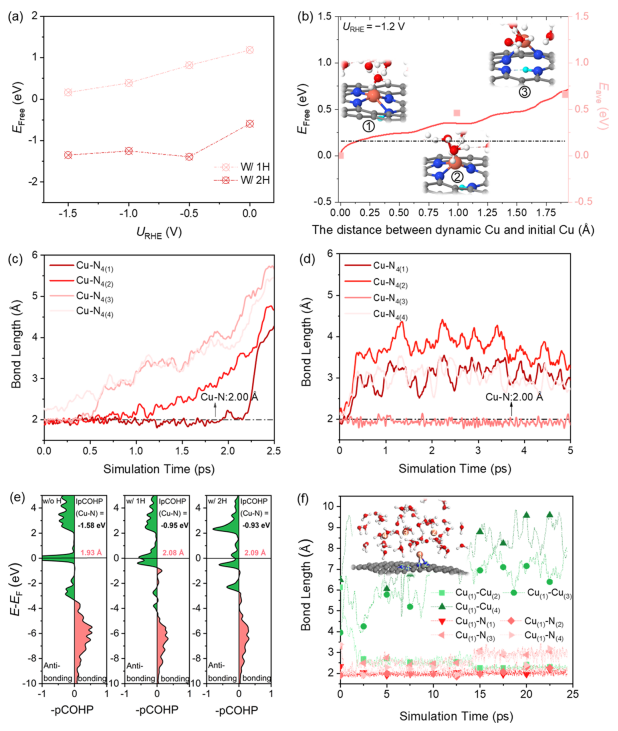

圖3. H吸附驅動Cu從催化劑表面發生浸出

接下來，需要考慮的是：在CO₂還原過程中，H的吸附如何影響催化劑結構的轉變? 計算1H和2H吸附下Cu SA浸出過程中Cu²⁺(aq)形成的自由能，如圖3a所示。隨著H的吸附，Cu SA與基底的結合強度減弱，形成了有利于Cu SA浸出的熱力學過程。而對于動力學，重新評估了Cu-N₄-C中Cu SA浸出過程的動力學勢壘，其中一個N位點被一個H位點吸附。如圖3b所示，當活化能為0.70 eV時，對應于Cu與一個N原子和一個H₂O分子發生配位。與純Cu-N₄-C表面(4.74 eV)相比，H的吸附顯著促進Cu SA的浸出。如圖3c所示，當模擬時長為2.25 ps時，Cu原子完全脫離表面，溶解在水溶液中，并吸附兩個H₂O分子。圖3d顯示了Cu-N₄的鍵長(x，x=1~4)的動態演變，表明在2H共吸附條件下，Cu SA在短時間內(~ 300 fs)從表面自發浸出。所得到的最終構型由一個Cu-N鍵和至少一個Cu-O鍵組成。因此，在動態的電化學界面上，應該同時存在Cu與一個N原子結合的不完全浸出、以及溶解在水中的完全浸出的兩種瞬時狀態。

在動態環境下，兩種瞬時狀態的Cu原子發生碰撞形成瞬態Cu_3/4團簇結構，成為真正的催化活性中心。進一步模擬了在工作條件下Cu原子的聚集過程。從圖3f中可以觀察到，在AIMD過程中，兩個Cu原子的聚集小于2.5 ps, Cu(1)原子仍然錨定在N(1)和N(2)上。在15 ps時，Cu(1)-Cu(2)的鍵長進一步縮短為2.26 ?， Cu(1)-N(3)和Cu(1)-N(4)的鍵長分別拉伸為3.09和3.03 ?。一旦形成越來越多的Cu小團簇，它們可以加速CO₂的還原、形成乙醇。

圖4. 在工況下Cu-N₄位點的動態演化

CO₂還原反應結束后，電極電位消失或升高至+1.0 V。此時，Cu團簇可以還原為原子分散的Cu²⁺。如圖4a所示，隨著電位的增加，Cu SA-Cu₃生成的自由能越負，即Cu SA-Cu₃的生成越有利。

最近，一項實驗研究證實，HCO₃^–與H₂O之間發生快速氧交換，促進了高氧化性羥基自由基(OH?)的形成，從而促進了Cu的快速再氧化。因此，考慮在體系中引入兩個OH?自由基來評估+1.0 V下Cu₄團簇的再氧化過程。如圖4b所示，兩個OH?自由基分別在2 ps、0.5 ps后氧化Cu-Cu的第一配位殼層。在此之后，Cu(1)原子與其他三個或兩個Cu原子的距離越來越遠。因此，與純水溶液相比，OH?自由基的存在在Cu的快速再氧化中起著主導作用。在氧化過程中，系統的凈電荷處于相對平衡狀態，幾乎沒有額外的電子轉移到電極上，表明Cu團簇被OH?自由基氧化為Cu^δ+。

當被OH?氧化后、形成Cu(H₂O)₃，此時Cu(H₂O)₃擴散到N₄-C位點鄰接處時，即第1步，Cu從水溶液中遷移到與N原子配位，動能勢壘為0.85 eV，發生了Cu再沉積過程。在這個反應過程中，3個H₂O分子返回水溶液中，Cu-N鍵的平均鍵長為1.94 ?，與初始Cu-N鍵長(1.95 ?)一致。也就是說，一旦Cu原子配位到1個N，Cu原子很快就會回到它最初的分散狀態。因此，在正電位下，高氧化的OH?與N₄-C位點強螯合能力的協同作用，促進Cu團簇恢復到Cu SA狀態，完成循環。

文獻信息

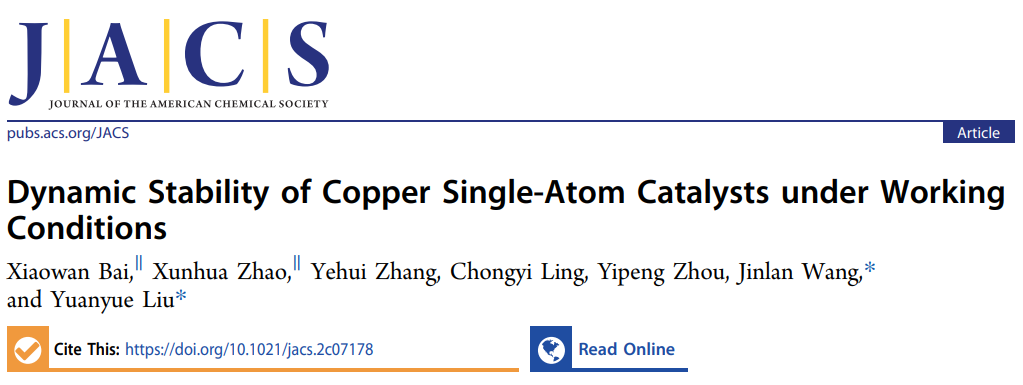

Dynamic Stability of Copper Single-Atom Catalysts under Working Conditions，Journal of the American Chemical Society，2022.

https://pubs.acs.org/doi/10.1021/jacs.2c07178
